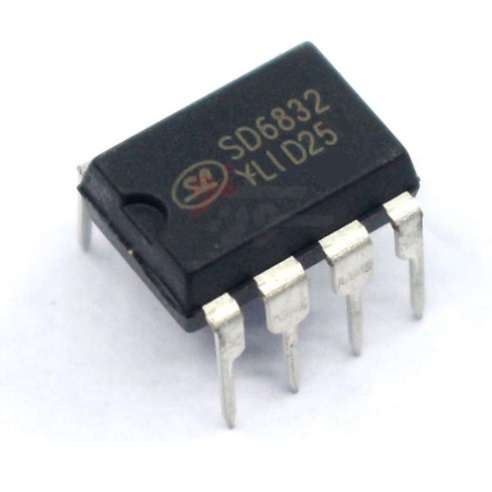

SD6832
- دستهبندی: تغذیه سوئیچینگ
- کد محصول: TS13789
- امتیاز محصول: 700
- موجود درانبار: موجود
- ۲۰۳,۹۱۵ ریال ۱۹۰,۵۷۵ ریال
-
محصول شامل دیتاشیت میباشد.
SD6832 current mode PWM+PFM controller with built-in high-voltage MOSFET used for SMPS
آی سی SD6832 از سری آی سی های سوئیچینگ با توان 7W یک کنترل کننده PWM+PFM مد جریان می باشد که در تغذیه های سوئیچینگ SMPS استفاده می شود. جریان کشی کم در هنگام راه اندازی (3uA)، جریان مصرفی کم در حالت آماده به کار (standby)، مدارهای محافظت از دمای بالا، افت ولتاژ، ولتاژ بالا، جریان زیاد، بار زیاد و... از ویژگی های این آی سی است. فرکانس سوئیچ این آی سی 61KHz- 73KHz با دیوتی سایکل 77% - 82% می باشد.

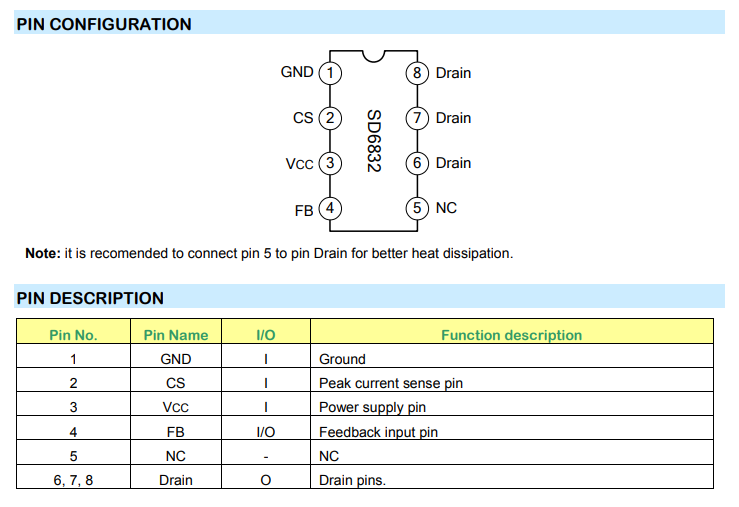

برای مشاهده پایه های آی سی SD6832 به تصویر زیر مراجعه کنید:

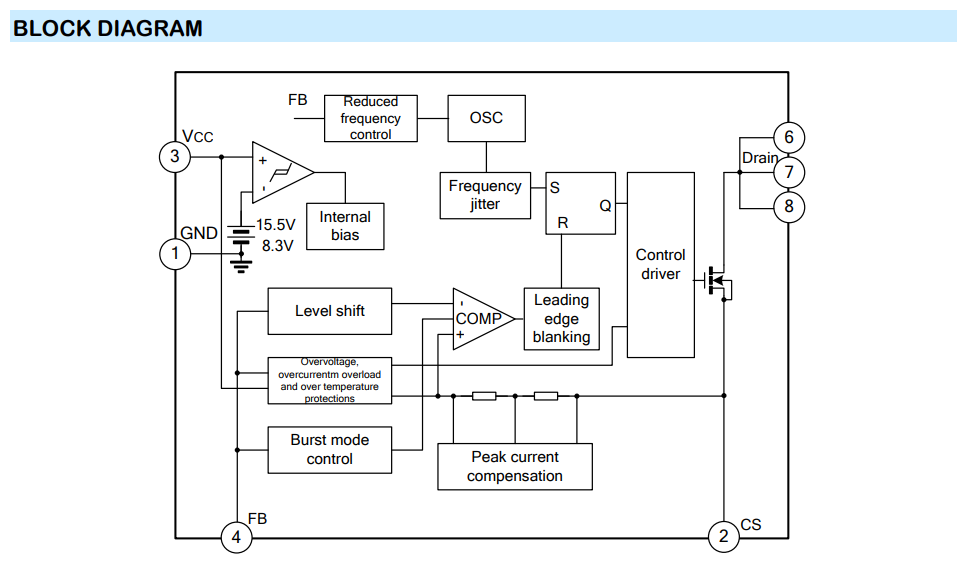

برای مشاهده ساختار داخلی آی سی SD6832 به تصویر زیر مراجعه کنید:
FEATURES
- Energy Star 2.0 standard
- Lower start-up current (3µA)
- Various switching frequency following load for the high efficiency
- Frequency jitter for low EMI
- Overvoltage, primary winding overcurrent, overload and over temperature protections.
- External peak current sense resistor
- Undervoltage lockout
- Built-in high voltage MOSFET
- Auto restart mode
- Peak current compensation
- Maximum peak current compensation for initialization to realize the soft start function.
- Burst mode
- Cycle by cycle current limit
برای مشاهده سایر آی سی های کاربردی در تغذیه های سوئیچینگ به لینک زیر مراجعه نمایید:
انواع آی سی کاربردی در تغذیه های سوئیچینگ
برای دریافت دیتاشیت آی سی SD6832 می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی SD6832 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
