SN74HC4053

SN74HC4053
جهت مشاهده گالری بر روی تصاویر کلیک نمایید.
  • دسته‌بندی: TTL
  • کد محصول: TS3851
  • امتیاز محصول: 700
  • موجود درانبار: موجود
  • ۱۵۶,۵۲۷ ریال ۱۴۶,۲۸۷ ریال
  • دیتاشیت را دریافت نمایید محصول شامل دیتاشیت می‌باشد.

+
-

SN744053 Triple 2-channel analog multiplexer/demultiplexer

آی سی SN744053 شامل سه عدد مالتی پلکسر/ دیمالتی پلکسر آنالوگ 2 کاناله می باشد که هر یونیت آن دارای یک ورودی به عنوان دیمالتی پلکسر (یا خروجی به عنوان مالتی پلکسر) ، 2 خروجی به عنوان دیمالتی پلکسر (یا ورودی به عنوان مالتی پلکسر) ، یک پایه انتخاب خروجی و یک پایه فعال ساز مشترک می باشد. ولتاژ کاری این آی سی از 4.5 تا 5.5 ولت است. مالتی پلکسر دستگاهی است که یکی از چند سیگنال دیجیتال یا آنالوگ ورودی هایش را انتخاب کرده و سپس آن ورودی انتخاب شده را به یک خط خروجی هدایت می کند. از تسهیمکننده ها بیشتر برای افزایش مقدار اطلاعاتی که می توان در یک مدت زمان مشخص، با یک پهنای باند مشخص بر روی شبکه ارسال کرد، استفاده می شوند. در مقابل، یک دیمالتی پلکسر دستگاهی است که یک خط ورودی و چندین خط خروجی دارد که هر بار خط ورودی اش را به یکی از چند خط خروجی هدایت می کند.

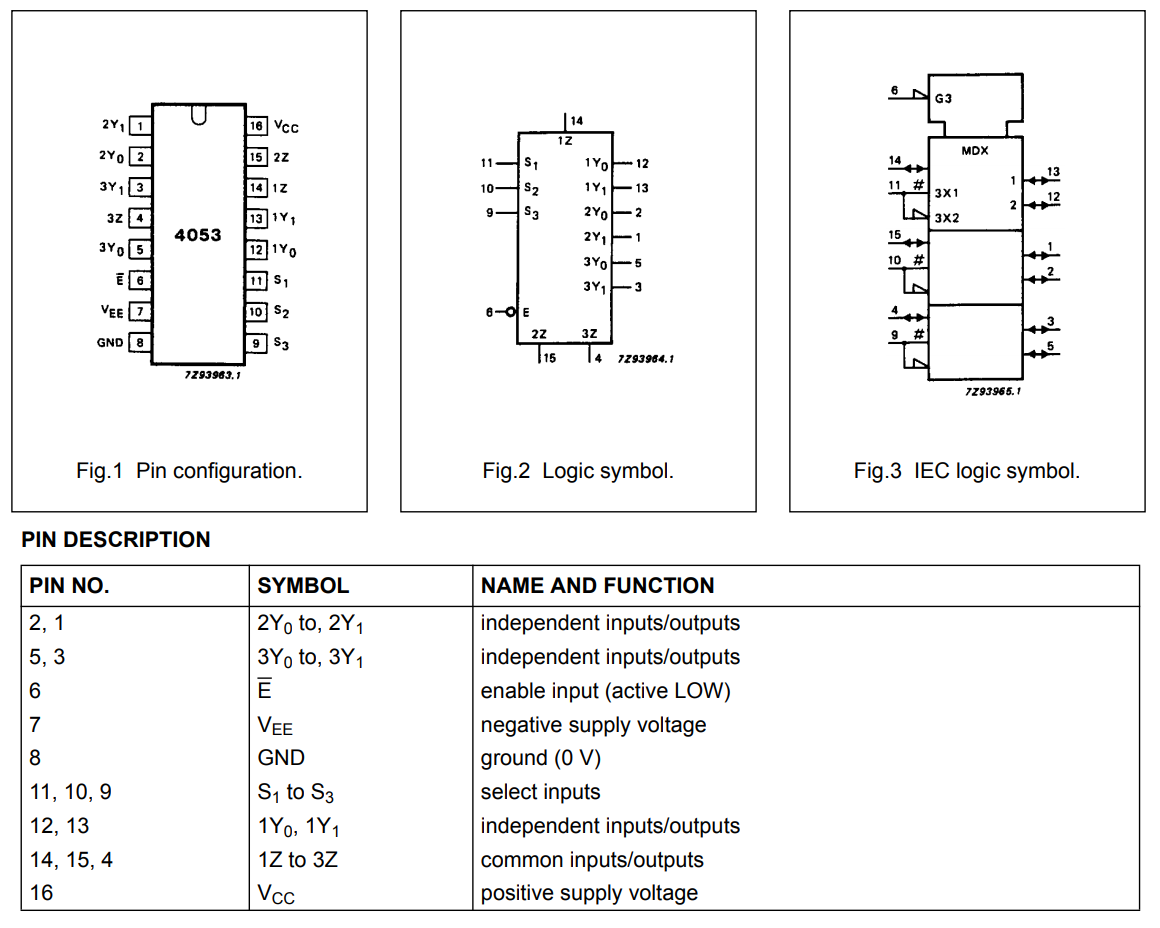

برای مشاهده پایه های آی سی SN744053 به تصویر زیر مراجعه کنید:

پایه های آی سی SN744053

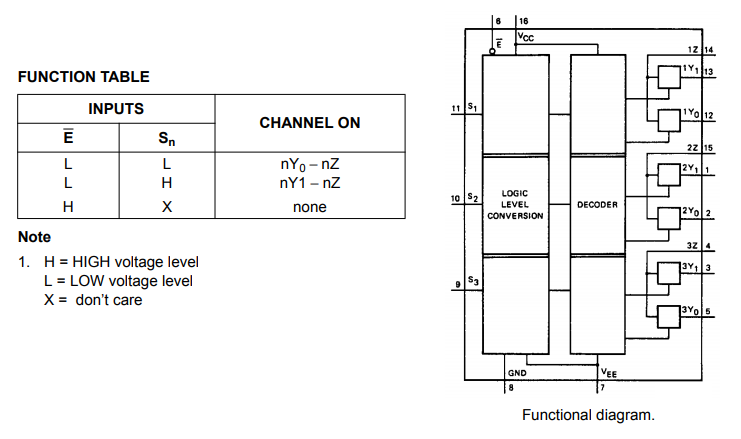

برای مشاهده جدول عملکرد آی سی SN744053 به تصویر زیر مراجعه کنید:

جدول عملکرد آی سی SN744053

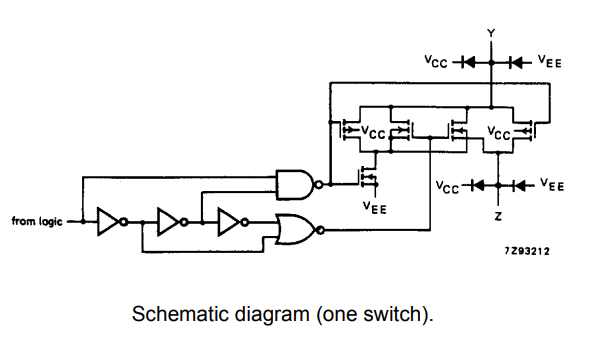

برای مشاهده ساختار داخلی آی سی SN744053 به تصویر زیر مراجعه کنید:

ساختار داخلی آی سی SN744053

FEATURES

  • Low “ON” resistance: 80 Ω (typ.) at VCC − VEE = 4.5 V / 70 Ω (typ.) at VCC − VEE = 6.0 V / 60 Ω (typ.) at VCC − VEE = 9.0 V
  • Logic level translation: to enable 5 V logic to communicate with ± 5 V analog signals
  • Typical “break before make” built in
  • Output capability: non-standard
  • ICC category: MSI


برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج DIP

برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج smd

برای مشاهده دیتاشیت آی سی SN744053 می توانید به نوار دیتاشیت محصول مراجعه نمایید.

برای خرید آی سی SN744053 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
