STM32F103CBT6

STM32F103CBT6

32-BIT F:128KB SRAM:20KB Arm-Based 32bit MCU Microcontroller with Flash:128Kbyte SRAM:20Kbyte

آی سی STM32F103CBT6 , یک آی سی آرم 32 بیتی ساخت شرکت ST است. آی سی STM32F103CBT6 در پکیج LQFP-48 ساخته شده است. حافظه فلش این آی سی 128Kb بوده و فرکانس کاری آن مقدار 72MHz است. ولتاژ کاری آی سی STM32F103CBT6 مقدار 2.0 - 3.6 ولت می باشد.

میکروکنترلر 32بیتی ARM از شرکت ST با هسته پردازشی Cortex M3 و سرعت 72MHz
این میکرو دارای کریستال داخلی 8MHz بوده که با استفاده از PLL داخلی خود تا سرعت 64Mhz میرسد
این میکرو با قیمتی مناسب دارای امکانات زیاد می باشد از جمله ویژگی های بارز آن داشتن USB و CAN است.

این میکرو همانند STM32F103C8 است با این تفاوت که حافظه های آن حجمی دو برابری دارند

پکیج آن LQFP48می باشد

مشخصات میکروکنترلر:

128 کیلو بایت حافظه Flash و 20 کیلوبایت حافظه SRAM

37 خروجی/ ورودی دیجیتال

دو ماژول ADC 12 بیتی با سرعت یک مگاسمپل برثانیه (10 کانال و یک کانال سنسور دمای داخلی)

4 عدد تایمر 16 بیتی (16 خروجی PWM)

یک واحد DMA دوازده کاناله

دو عدد I2C

دو عدد SPI

سه عدد USART

یک عدد CAN

یک عدد USB (Device Mode)

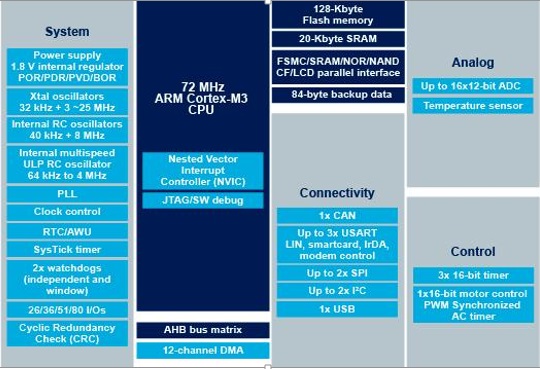

برای مشاهده بلوک دیاگرام آی سی STM32F103CBT6 به تصویر زیر مراجعه نمایید:

برای مشاهده پروگرامر آی سی های STM به لینک های زیر مراجعه نمایید:

پروگرامر ST-Link V2

پروگرامر و دیباگر ST-LINK V2 مناسب STM8 و STM32

برای مشاهده سایر آی سی های ARM به لینک زیر مراجعه نمایید:

انواع آی سی STM

برای دریافت دیتاشیت آی سی STM32F103CBT6 می توانید آن را از نوار دیتاشیت محصول دریافت نمایید.

برای خرید آی سی STM32F103CBT6 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
