SN74150N org

جهت مشاهده گالری بر روی تصاویر کلیک نمایید.

دسته‌بندی: TTL
کد محصول: TS3854
امتیاز محصول: 700
موجود درانبار: موجود

۱,۲۶۶,۸۲۴ ریال ۱,۱۸۳,۹۴۸ ریال

محصول شامل دیتاشیت می‌باشد.

تعداد +
-

دیدگاه، نقد وارد نمایید

SN74150 16 input multiplexer

آی سی SN74150 از سری آی سی های TTL شامل یک مالتی پلکسر 16 به 1 می باشد که دارای 16 ورودی و یک خروجی و 4 پایه انتخاب خروجی و یک پایه فعال ساز است. ولتاژ تغذیه این آی سی از 4.75 تا 5.25 ولت می باشد. مالتی پلکسر دستگاهی است که یکی از چند سیگنال دیجیتال یا آنالوگ ورودی هایش را انتخاب کرده و سپس آن ورودی انتخاب شده را به یک خط خروجی هدایت می کند.

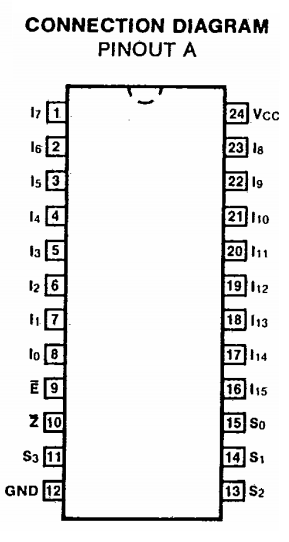

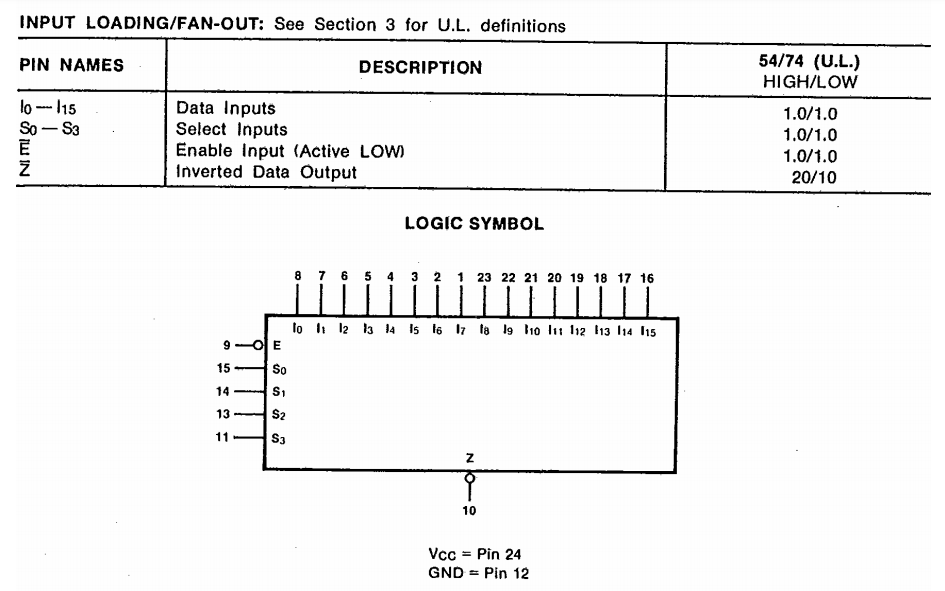

برای مشاهده پایه های آی سی SN74150 به تصویر زیر مراجعه کنید:

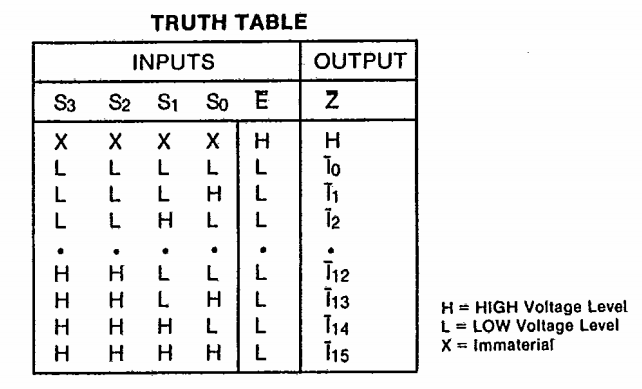

برای مشاهده جدول عملکرد آی سی SN74150 به تصویر زیر مراجعه کنید:

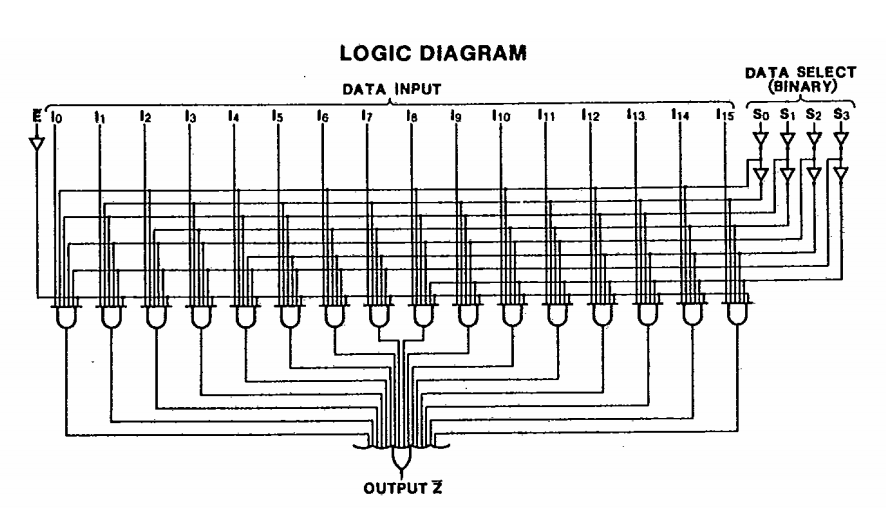

برای مشاهده ساختار داخلی آی سی SN74150 به تصویر زیر مراجعه کنید:

برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج DIP

برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج smd

برای مشاهده دیتاشیت آی سی SN74150 می توانید به نوار دیتاشیت محصول مراجعه نمایید.

برای خرید آی سی SN74150 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
