ICL7106CPL

ICL7106CPL
جهت مشاهده گالری بر روی تصاویر کلیک نمایید.
  • ۵۸۵,۳۵۵ ریال ۵۴۷,۰۶۱ ریال
  • دیتاشیت را دریافت نمایید محصول شامل دیتاشیت می‌باشد.

+
-

ADC Parllel 3.5 Digit LCD/LED 3 1/2 Digit,Lcd/Led Display, A/D Converters

آی سی ICL7106CPL , يک مبدل آنالوگ به ديجيتال 3.5 رقمی با نرخ نمونه برداری 2 نمونه در ثانيه و با پکيج DIP-40 می باشد. اين آی سی مناسب برای راه اندازی نمايشگر کريستال مايع (LCD) است. از ويژگيهای اين تراشه خواندن صفر برای ورودی صفر ولت در همه رنجها و نيز نمايش پلاريته صحيح در صفر ولت جهت تشخيص نول واقعی می باشد.

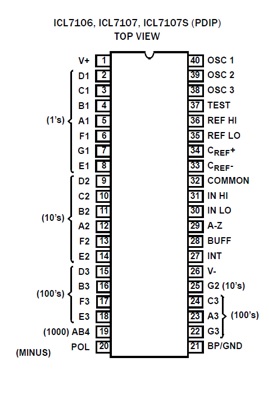

برای مشاهده پایه های آی سی ICL7106CPL به تصویر زیر توجه نمایید:

آی سی ICL7106CPL مبدل آنالوگ به دیجیتال

برای مشاهده مدار تست و مدار راه اندازی آی سی ICL7106CPL به تصویر زیر توجه نمایید:

آی سی ICK7106CPL مدار راه انداز


برای مشاهده بلوک دیاگرام داخلی آی سی ICL7106 به تصویر زیر توجه نمایید:

آی سی ICL7106CPL نحوه کارکرد


برای دریافت دیتاشیت آی سی ICL7106CPL به نوار مخصوص دیتاشیت محصول مراجعه نمایید.

برای مشاهده سایر آی سی های آنالوگ به دیجیتال به لینک زیر مراجعه نمایید:

انواع آی سی های آنالوگ به دیجیتال

  • Manufacturer: Intersil
  • RoHS: RoHS Compliant Details
  • Package/Case: DIP-40
  • Maximum Operating Temperature: + 70 C
  • Minimum Operating Temperature: 0 C
  • Packaging: Tube
  • Brand: Intersil
  • Height: 4.95 mm (Max)
  • Length: 53.2 mm (Max)
