SN74423
SN74423 RETRIGGERABLE MONOSTABLE MULTIVIBRATORS
آی سی SN74423 از سری آی سی های TTL شامل دو مولتی ویبراتور مونواستابل می باشد که هر یونیت آن دارای دو ورودی و دو خروجی مکمل و یک پایه Clear می باشد. مولتی ویبراتور (مدار نوسان ساز) یک مدار الکترونیکی است که برای ساخت سیستمهای دو حالته همچون نوسان ساز، زمان سنج و فلیپ فلاپ مورد استفاده قرار میگیرد.مولتی ویبراتور مونواستابل (monostable) یک حالت پایدار دارد و حالت دوم ناپایدار (گذرا) است. یک پالس تریگر می تواند حالت مدار را به حالت ناپایدار ببرد. پس از ورود به حالت ناپایدار، مدار پس از مدت زمان تنظیم شده به حالت پایدار باز می گردد. این مدار برای ایجاد یک مدت زمان ثابت در پاسخ به یک رویداد خارجی به کار می رود. نام دیگر این مدار تک شات است.

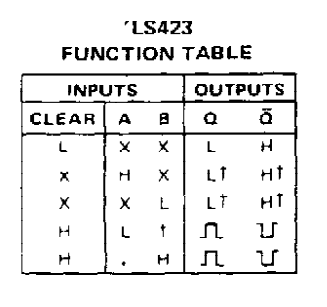

برای مشاهده جدول عملکرد آی سی SN74423 به تصویر زیر مراجعه کنید:
برای مشاهده پایه های آی سی SN74423 به تصویر زیر مراجعه کنید:
برای مشاهده ساختار داخلی آی سی SN74423 به تصویر زیر مراجعه کنید:
برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:
برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:
برای مشاهده دیتاشیت آی سی SN74423 می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی SN74423 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
