ULN2804A org
- دستهبندی: درایور دارلینگتون
- کد محصول: TS5613
- امتیاز محصول: 700
- موجود درانبار: ناموجود
- ۶۲۱,۷۷۸ ریال ۵۸۱,۱۰۱ ریال
-
محصول شامل دیتاشیت میباشد.
ULN2804A org Eight Darlington Transistor Arrays
آی سی ULN2804 از آی سی های پرکاربرد شامل هشت عدد ترانزیستور دارلینگتون npn با تحمل ولتاژ و خروجی جریان بالا می باشد. تمام خروجی های این آی سی دارای دیودهای هرزگرد (Clamp diode) است که امکان درایو بارهای سلفی را فراهم می کند. همچنین تمام پایه های بیس ترانزیستورهای این آی سی به مقاومت 10.5K متصل شده اند و امکان درایو توسط آی سی های CMOS را فراهم میکند. این آی سی در راه اندازی رله ها، LED، بافرها، نمایشگرها و ... کاربرد دارد. ولتاژ کلکتور- امیتر این آی سی حداکثر تا 50 ولت و حداکثر ولتاژ ورودی آن 30 ولت می باشد. جریان خروجی آی سی ULN2804A مقدار 500mA است.
برای مشاهده پایه های آی سی ULN2804A به تصویر زیر مراجعه کنید:

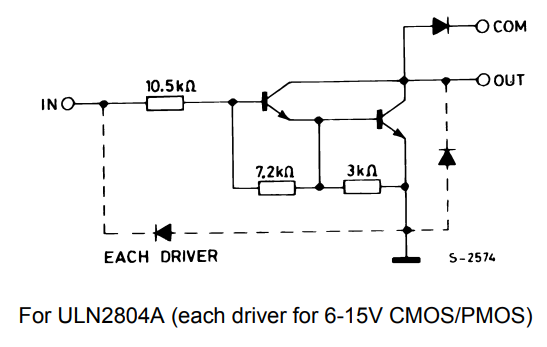

برای مشاهده ساختار داخلی آی سی ULN2804A به تصویر زیر مراجعه کنید:
Features
- Eight Darlington transistors with common emitters
- Output current to 500 mA
- Output voltage to 50 V
- Integral suppression diodes
- Versions for all popular logic families
- Output can be paralleled
- Inputs pinned opposite outputs to simplify board layout
برای دریافت دیتاشیت آی سی ULN2804 می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی ULN2804A به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
