CD4002 Dual 4-Input NOR(NAND) Gate

آی سی CD4002 دارای دو گیت 4 ورودی NOR می باشد. ولتاژ کاری این آی سی بین 3V تا 18V بوده و جریان خروجی آن 6.8mA است. همچنین تمامی گیت های آن دارای بافر در ورودی و خروجی می باشند و ورودی های آن با دیودهای متصل به Vdd , Vss در برابر تخلیه الکترواستاتیکی محافظت می شوند.

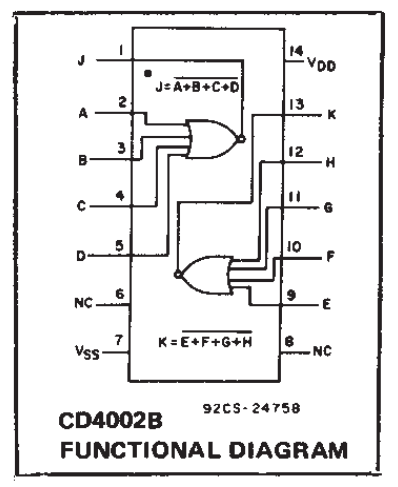

برای مشاهده پایه های آی سی CD4002 به تصویر زیر مراجعه کنید:

Features

Propagation delay time = 60ns (typ.) at CL= 50pF , VDD= 10V
Buffered inputs and outputs
Standardized symmetrical output characteristics
5V, 10V and 15V parametric ratings
Maximum input current of 1uA at 18V over full package-temperature range; 100nA at 18V and 25C

برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:

انواع آی سی های CMOS

برای دریافت دیتاشیت آی سی CD4002 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.
