TPS54331DR 3A, 28V INPUT, STEP DOWN SWIFT DC/DC CONVERTER WITH ECO-MODE

آی سی TPS54331DR smd , یک آی سی DC-DC کاهنده STEP DOWN بوده که ولتاژ ورودی آن تا 28 ولتاژ می باشد. ولتاژ خروجی این آی سی بین 8 - 25 ولت بوده و جریان خروجی این آی سی ماکزیمم 3 آمپر می باشد. فرکانس سوئیچ این آی سی 570KHz است. این آی سی در دستگاه های ستاپ باکس، نمایشگرهای LCD و شارژر های باطری و... کاربرد دارد.

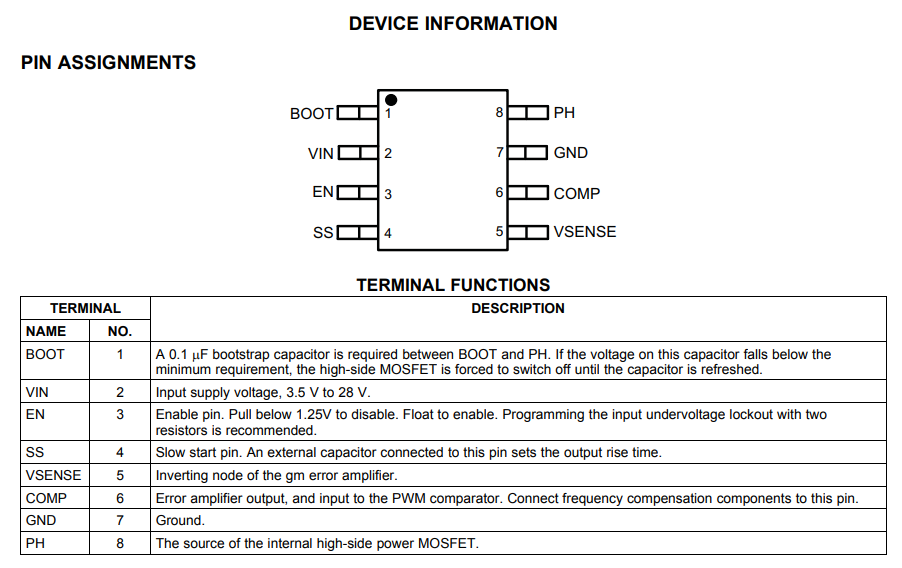

برای مشاهده پایه های آی سی TPS54331DR به تصویر زیر مراجعه کنید:

پایه های آی سی TPS54331DR


برای مشاهده ساختار داخلی آی سی TPS54331DR به تصویر زیر مراجعه کنید:

ساختار داخلی آی سی TPS54331DR

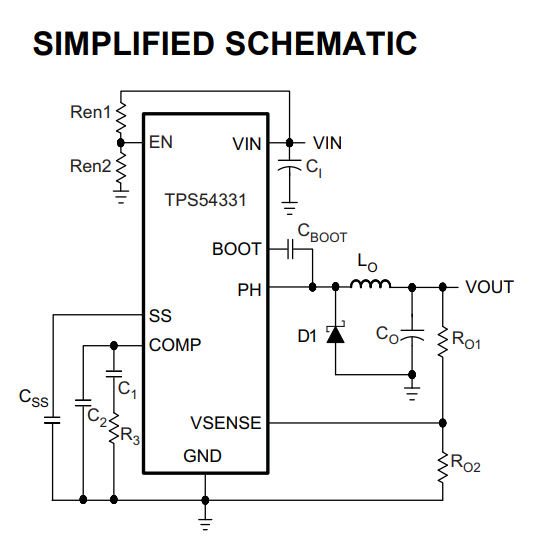

مدار پیشنهادی:

مدار پیشنهادی


FEATURES

  • 3.5V to 28V Input Voltage Range
  • Adjustable Output Voltage Down to 0.8V
  • Integrated 80 mΩ High Side MOSFET Supports up to 3A Continuous Output Current
  • High Efficiency at Light Loads with a Pulse Skipping Eco-mode™
  • Fixed 570kHz Switching Frequency
  • Typical 1uA Shutdown Quiescent Current
  • Adjustable Slow Start Limits Inrush Currents
  • Programmable UVLO Threshold
  • Overvoltage Transient Protection
  • Cycle-by-Cycle Current Limit, Frequency Fold Back and Thermal Shutdown Protection
  • Available in Easy-to-Use SOIC8 Package


APPLICATIONS

  • Consumer Applications such as Set-Top Boxes, CPE Equipment, LCD Displays, Peripherals, and Battery Chargers
  • Industrial and Car Audio Power Supplies
  • 5V, 12V and 24V Distributed Power Systems


برای مشاهده سایر آی سی های کاربردی در تغذیه های سوئیچینگ به لینک زیر مراجعه نمایید:

انواع آی سی کاربردی در تغذیه های سوئیچینگ

برای دریافت دیتاشیت آی سی TPS54331DR smd می توانید به نوار دیتاشیت محصول مراجعه نمایید.

برای خرید آی سی TPS54331DR smd به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
