ماژول PWM ژنراتور دو کاناله به همراه نمایشگر
- دستهبندی: ماژول درایو موتور و PWM
- کد محصول: TS18542
- امتیاز محصول: 700
- موجود درانبار: موجود
- ۱,۱۴۱,۹۲۵ ریال ۱,۰۶۷,۲۲۰ ریال
ماژول مولد موج PWM یک ماژول برای تولید موج PWM بوده که دارای دو کانال مجزا می باشد. این ماژول دارای یک نمایشگر بوده که کار تنظیمات را آسان می کند. همچنین امکان اتصال ماژول به یک میکروکنترلر خارجی و یا کامپیوتر برای تنظیم فرکانس و duty cycle را دارد. ولتاژ کاری ماژول PWM بین 5 تا 30 ولت DC بوده و همچنین از یک درگاه میکرو USB نیز ساپورت می کند. فرکانس تولید شده توسط ماژول pwm بین 1 هرتر تا 150 کیلو هرتز می باشد.
دارا بودن 2 کانال PWM به صورت همزمان با قابلییت اتصال به درگاه سریال
برای خرید ماژول PWM ژنراتور دو کاناله به همراه نمایشگر به صورت اینترنتی و یا مشاهده قیمت می توانید از همین صفحه اقدام نمایید.
2 Channel PWM Pulse Frequency Adjustable Duty Cycle Square Wave Rectangular Wave Signal Generator Module to generate square wave for experiment development.
This is used to drive stepping motor driver’s square wave, Generate adjustable pulse for MCU using, Generate adjustable pulse for controlling relative circuit (PWM adjust lightspeed etc).
Serial Port Control:
- Communication Standard:9600 bps
- Data Bit:8
- Stop Bit:1
- Verify Bit: none
- Flow Control: none
Setting PWM Frequency:
- “S1FXXXT”: set PWM1 frequency as XXX HZ (001~999)
- “S1FXX.XT”: set PWM1 frequency as XX.X KHZ (00.1~99.9)
- “S1F:X.X.X.T”: set PWM1 frequency as XXX KHZ (0.0.1.~1.5.0.)
- “S1”: PWM1
- “S2”: PWM2
- “F”: frequency
- “D”: duty cycle
- “T”: stop sign bit
Setting PWM Duty Cycle:
- “S1DXXXT”:set PWM1 duty cycle as XXX;(001~100)
- “S2DXXXT”:set PWM2 duty cycle as XXX;(001~100)
Setting successfully back: DOWN
Setting unsuccessfully back: FALL
Parameter Setting:

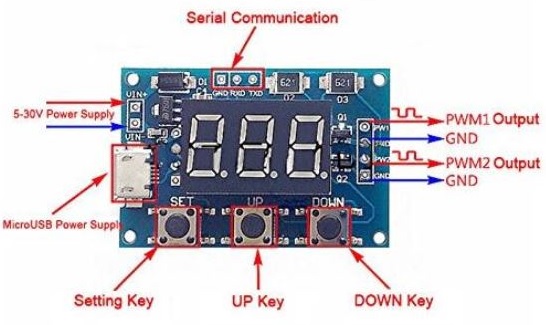

- The module has a 3-channel key: Set, Up, Down
- By short press SET key,can shift display 4 parameter values (FR1:PWM1 frequency;dU1:PWM1 duty cycle;FR2:PWM2 frequency;dU2:PWM2 duty cycle);before shifting,there will be corresponding parameter name flashing
- Directly press UP, DOWN key to modify the current parameter value
- 2-channel PWM is set 3 kinds frequency value, in frequency display interface, by long press SET to shift,3 kinds frequency’s duty cycle is the same (XXX:1Hz~999Hz; XX.X:0.1Khz~99.9Khz; X.X.X.:1Khz~150Khz).
Application Fields:
- As square wave generator to generate square wave for experiment development
- Used to drive steeping motor driver’s square wave
- Generate adjustable pulse for MCU using
- Generate adjustable pulse for controlling relative circuit (PWM adjust light speed etc)
Package Includes :
1 x 2 Channel PWM Pulse Frequency Adjustable Duty Cycle Square Wave Rectangular Wave Signal Generator Module.
Operating Voltage(VDC) | 5 to 30 |
USB Type | Micro USB |
Frequency Range | 1Hz to 150KHz |
Frequency Precision | 2% |
Operating Temperature (°C) | -30 to 60 |
Signal Load Capacity | Output Current is within 8-30mA |
Dimensions in mm (LxWxH) | 44x30x11 |
Weight (gm) | 8 |
Shipment Weight | 0.02 kg |
Shipment Dimensions | 6 x 6 x 3 cm |
