CD4517
CD4517 CMOS Dual 64-Stage Static Shift Register

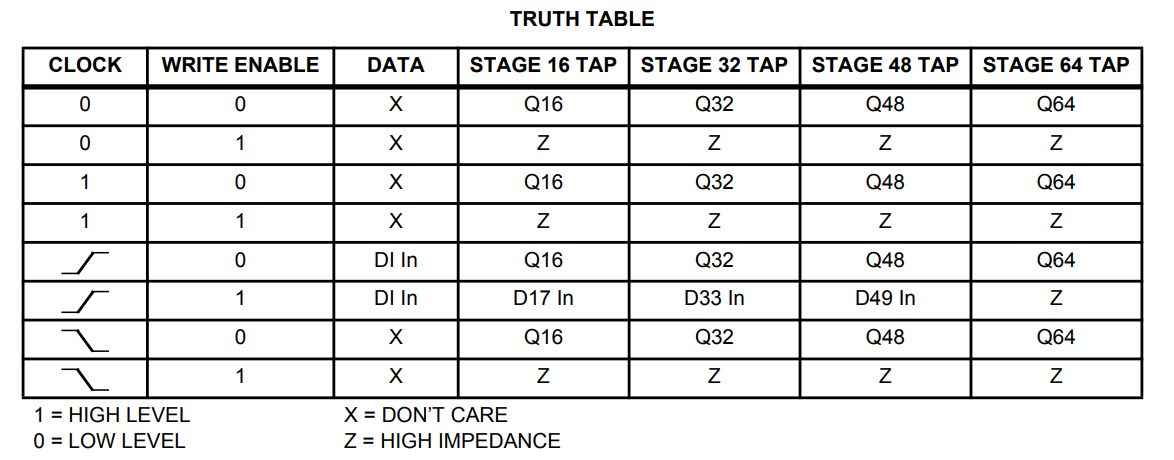

آی سی CD4517 از سری آی سی های CMOS شامل دو شیفت دهنده رجیستر 64 مرحله ای است. هر یونیت دارای پایه های کلاک و دیتا و فعال ساز ورودی مجزا هستند. این آی سی در مدارات تاخیر و شیفت دهنده های سریال و... کاربرد دارد. برای مشاهده جدول درستی آی سی CD4517 به جدول زیر مراجعه کنید:

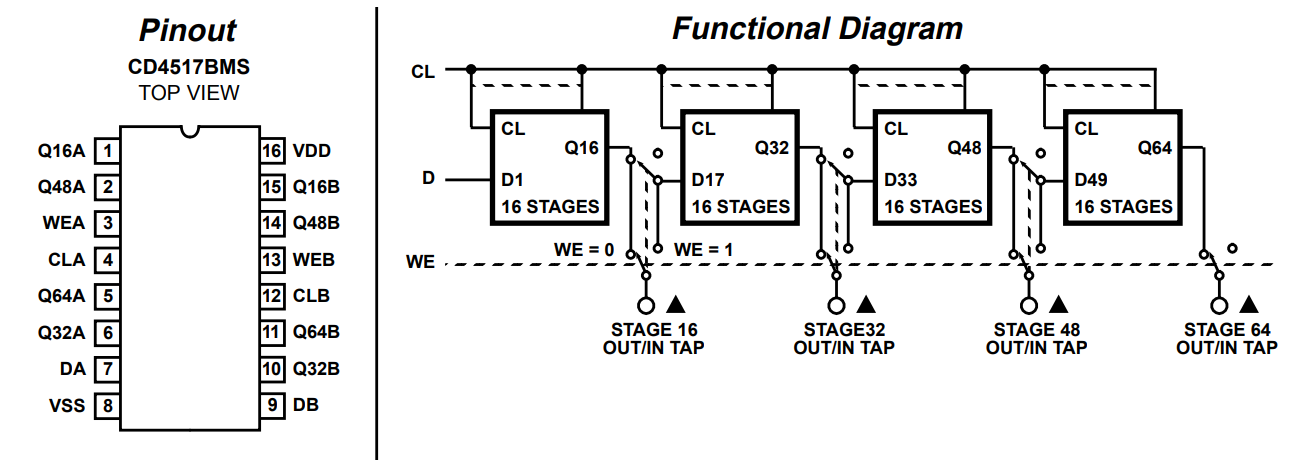

برای مشاهده پایه های آی سی CD4517 به جدول زیر مراجعه کنید:

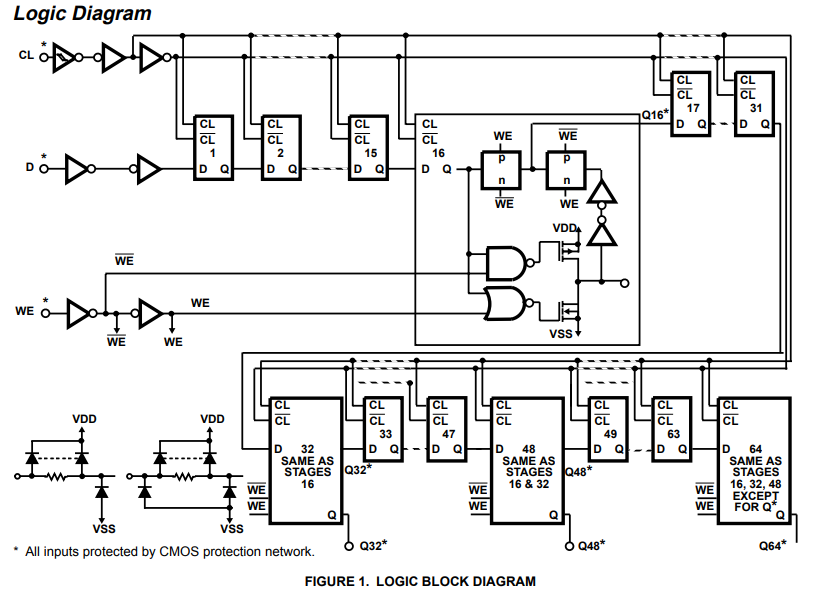

برای مشاهده ساختار آی سی CD4517 به جدول زیر مراجعه کنید:
Features
- High-Voltage Types (20-Volt Rating)
- Low Quiescent Current - 10nA/pkg (Typ.) at VDD = 5V
- Clock Frequency 12MHz (Typ.) at VDD = 10V
- Schmitt Trigger Clock Inputs Allow Operation with Very Slow Clock Rise and Fall Times
- Capable of Driving Two Low-power TTL Loads, One Low-power Schottky TTL Load, or Two HTL Loads
- 3-State Outputs
- 100% Tested for Quiescent Current at 20V
- Standardized, Symmetrical Output Characteristics
- 5V, 10V, and 15V Parametric Ratings
- Meets all Requirements of JEDEC Tentative Standard No. 13B, "Standard Specifications for Description of ‘B’ Series CMOS Devices"
Applications
- Time-delay Circuits
- Scratch-pad Memories
- General-purpose Serial Shift-register Applications
برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:
برای دریافت دیتاشیت آی سی CD4517 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی CD4517 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
