CD4515
CD4515 4-Bit Latched/4-to-16 Line Decoders

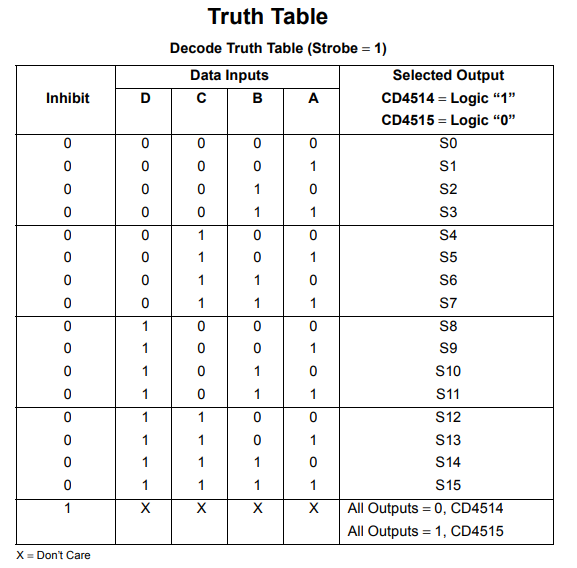

آی سی CD4515 از سری آی سی های CMOS شامل یک دیکدر چهاربیتی لچ (4 به 16) می باشد. این آی سی دارای 4 ورودی و 16 خروجی است. در ساختار داخلی این آی سی از فلیپ فلاپ SR استفاده شده است. ولتاژ کاری این آی سی از 3 تا 16 ولت می باشد. برای مشاهده جدول درستی این آی سی به جدول زیر مراجعه کنید:

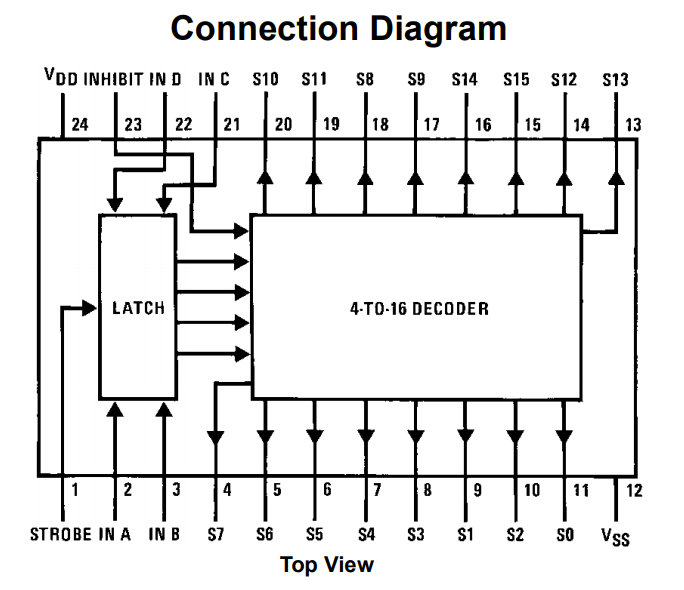

برای مشاهده پایه های آی سی CD4515 به جدول زیر مراجعه کنید:

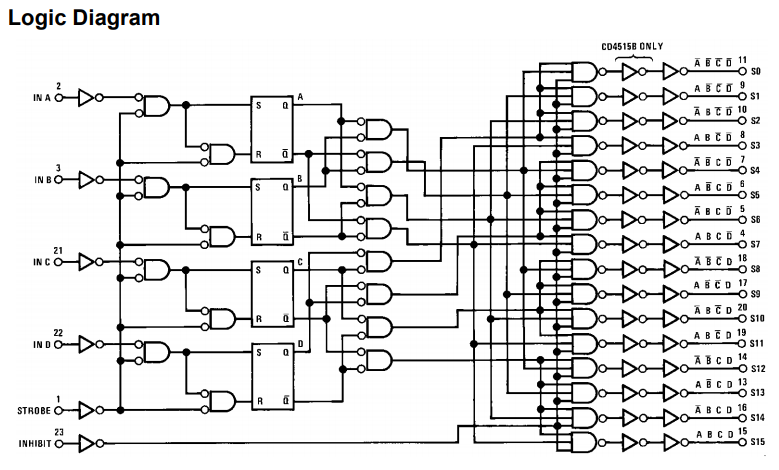

برای مشاهده ساختار آی سی CD4515 به جدول زیر مراجعه کنید:
Features
- Wide supply voltage range: 3.0V to 15V
- High noise immunity: 0.45 VDD (typ.)
- Low power TTL: fan out of 2 compatibility: driving 74L
- Low quiescent power dissipation: 0.025 µW/package @ 5.0 VDC
- Single supply operation
- Input impedance = 1012Ω typically
- Plug-in replacement for MC14514, MC14515
برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:
برای دریافت دیتاشیت آی سی CD4515 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی CD4515 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
جهت دریافت فایل بر روی نام آنها کلیک نمایید
