CD4508
CD4508 CMOS Dual 4-Bit Latch
آی سی CD4508 از سری آی سی های CMOS شامل دو لچ چهار بیتی مشابه با خروجی سه حالته و پایه های کنترل STORBE, RESET , OUTPUT DISABLE مجزا است. با تغییر پایه STORBE به سطح Low اطلاعات را در لچ قفل میکند. این آی سی در ذخیره سازی بافر و نگهدارنده رجیسترها کاربرد دارد.

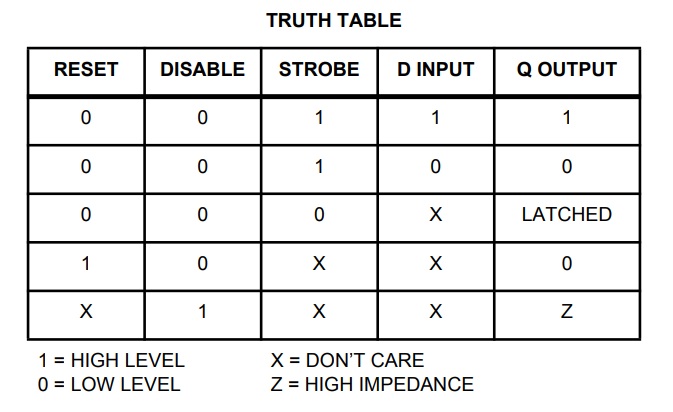

برای مشاهده جدول درستی آی سی CD4508 به تصویر زیر مراجعه کنید:

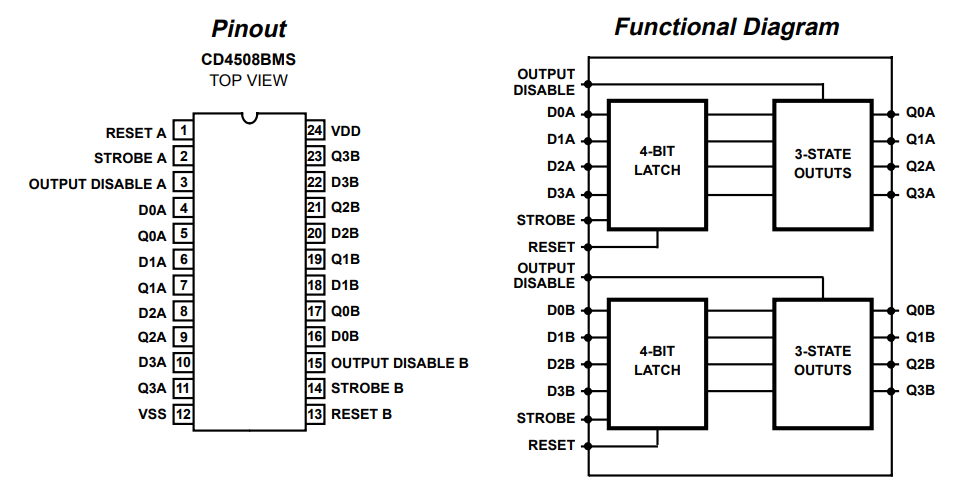

برای مشاهده پایه های آی سی CD4508 به تصویر زیر مراجعه کنید:

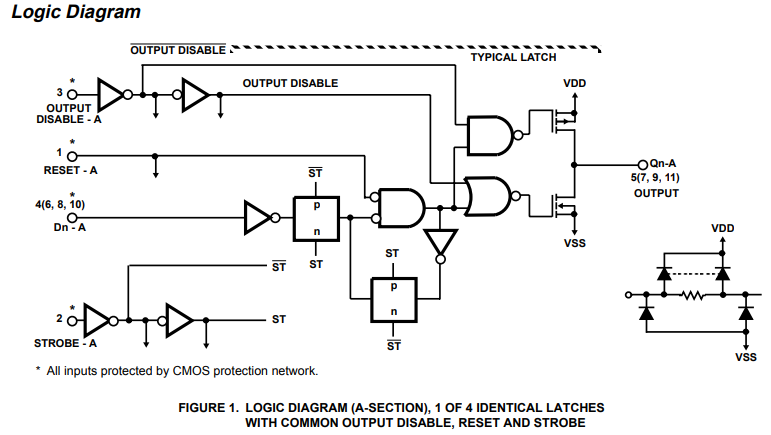

برای مشاهده ساختار آی سی CD4508 به تصویر زیر مراجعه کنید:
Features
- High-Voltage Types (20-Volt Rating)
- Two Independent 4-Bit Latches
- Individual Master Reset for Each 4-Bit Latch
- 3-State Outputs with High-Impedance State for Bus Line Applications
- Medium-Speed Operation: tPHL = tPLH = 70nS (Typ.) at VDD = 10V and CL = 50pF
- 100% Tested for Quiescent Current at 20V
- 5V, 10V, and 15V Parametric Ratings
- Standardized, Symmetrical Output Characteristics
- Maximum Input Current of 1µA at 18V Over Full Package Temperature Range; 100nA at 18V and 25C
- Noise Margin (Full Package-Temperature Range): - 1V at VDD = 5V - 2V at VDD = 10V - 2.5V at VDD = 15V
- Meets all Requirements of JEDEC Tentative Standard No. 13B, "Standard Specifications for Description of ‘B’ Series CMOS Devices"
Applications
- Buffer Storage
- Holding Registers
- Data Storage and Multiplexing
