SN74194
SN74194 4-Bit Bidirectional Universal Shift Register
آی سی SN74194 از سری آی سی های TTL شامل یک شیفت رجیستر 4 بیتی می باشد که دارای 6 ورودی و 4 خروجی است. از ویژگی های این آی سی شیفت به دو جهت چپ و راست می باشد که توسط دو پایه ورودی سریال انجام می شود. این شیفت رجیستر به صورت ورودی موازی خروجی موازی (PIPO) می باشد. شیفت رجیستر (ثبات انتقال دهنده) زنجیرهای از فلیپ فلاپ ها است که یک پالس ساعت مشترک دارند و خروجی هر فلیپ فلاپ، به ورودی فلیپ فلاپ بعدی در زنجیره متصل شده است؛ در نتیجه مداری حاصل میشود که میتواند در هر پالس ساعت، آرایه بیتی که در آن ذخیره شده را یک واحد به سمت چپ یا راست شیفت (انتقال) دهد.

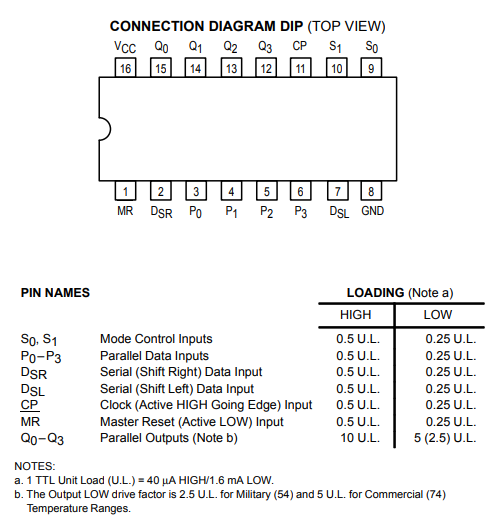

برای مشاهده پایه های آی سی SN74194 به تصویر زیر مراجعه کنید:

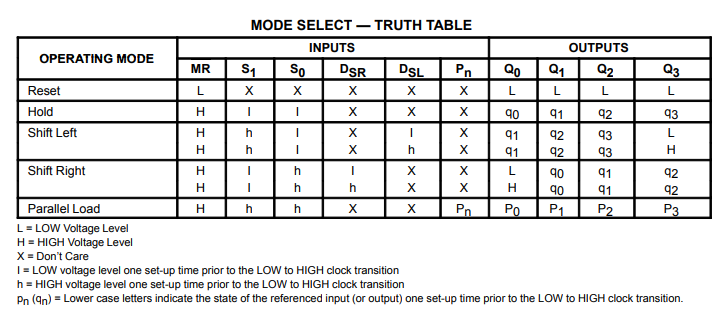

برای مشاهده جدول عملکرد آی سی SN74194 به جدول زیر مراجعه کنید:

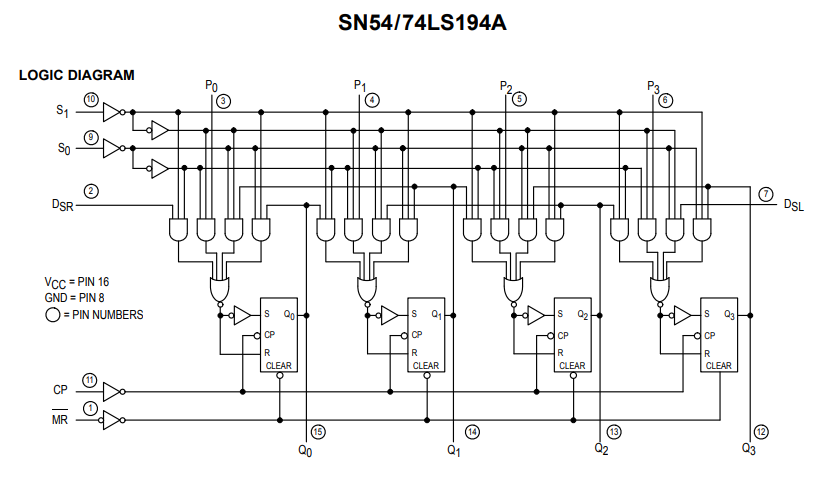

برای مشاهده ساختار داخلی آی سی SN74194 به تصویر زیر مراجعه کنید:
- Typical Shift Frequency of 36 MHz
- Asynchronous Master Reset
- Hold (Do Nothing) Mode
- Fully Synchronous Serial or Parallel Data Transfers
- Input Clamp Diodes Limit High Speed Termination Effects
