CD4536
CD4536 CMOS Programmable Timer

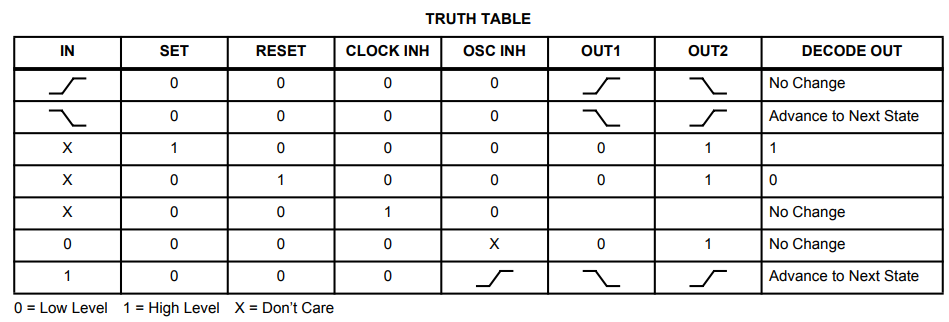

آی سی CD4536 از سری آی سی های CMOS شامل یک تایمر قابل برنامه ریزی است که از 24 فلیپ فلاپ ساخته شده و محدوده شمارش آن از دو به توان صفر تا دو به توان 24 می باشد. کلاک این آی سی را میتوان از یک منبع کلاک خارجی و یا اسیلاتور RC تامین کرد. همچنین در این آی سی از یک مدار مونواستابل برای خروجی با عرض پالس متغیر استفاده شده است. برای مشاهده جدول درستی آی سی CD4536 به جدول زیر مراجعه کنید:

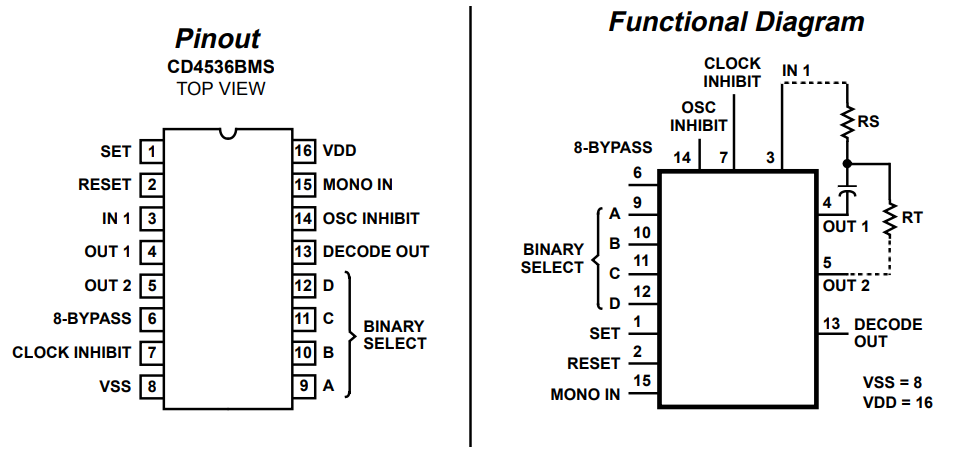

برای مشاهده مشخصات پایه های آی سی CD4536 به تصویر زیر مراجعه کنید:

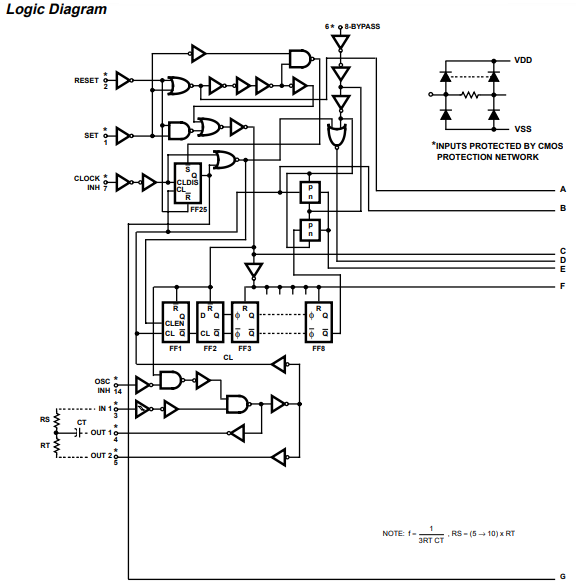

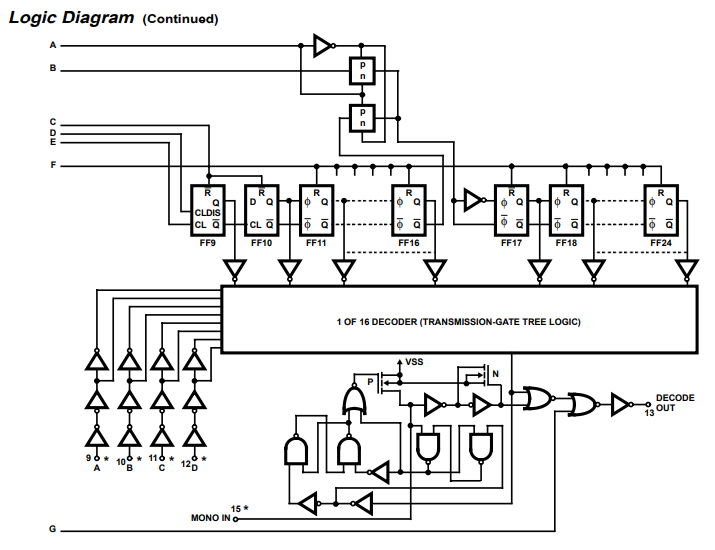

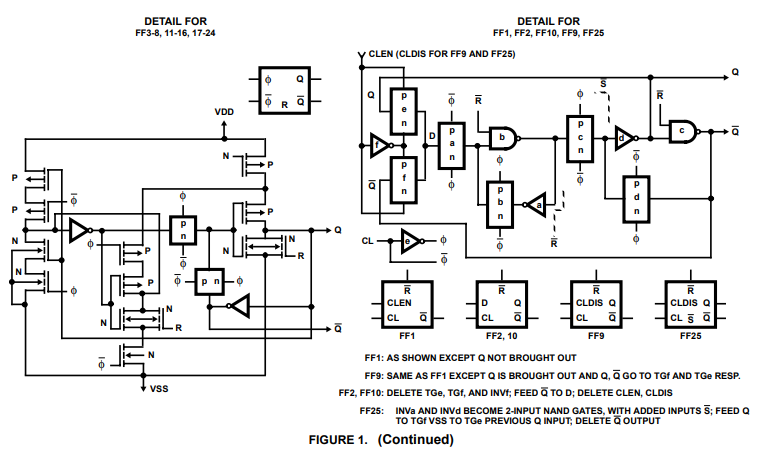

برای مشاهده ساختار داخلی آی سی CD4536 به تصویر زیر مراجعه کنید:
Features
- High Voltage Type (20V Rating)
- 24 Flip-Flop Stage - Counts from 20 to 2^24
- Last 16 Stages Selectable by BCD Select Code
- Bypass Input Allows Bypassing First 8 Stages
- On-Chip RC Oscillator Provision
- Clock Inhibit Input
- Schmitt Trigger in clock Line Permits Operation with Very Long Rise and Fall Times
- On-Chip Monostable Output Provision
- Typical fCL = 3MHz at VDD = 10V
- Test Mode Allows Fast Test Sequence
- Set and Reset Inputs
- Capable of Driving Two Low Power TTL Loads, One Lower Power Schottky Load, or Two HTL Loads Over the Rated Temperature Range
- 100% Tested for Quiescent Current at 20V
- 5V, 10V and 15V Parametric Ratings
- Standardized, Symmetrical Output Characteristics
- Meets All Requirements of JEDEC Tentative Standard No. 13B, “Standard Specifications for Description of ‘B’ Series CMOS Devices”
برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:
برای دریافت دیتاشیت آی سی CD4536 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی CD4536 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
