CD4503
CD4503 Hex Non-Inverting 3-STATE Buffer

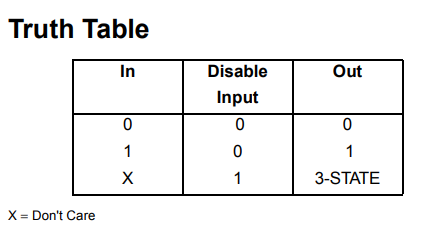

آی سی CD4503 شامل شش عدد گیت بافر سه حالته با خروجی غیر معکوس کننده می باشد. این آی سی دارای شش ورودی و شش خروجی و دو پایه DISABLE است. بافر نام قطعه یا مداری است که از آن معمولاً برای تطبیق یک طبقه دارای امپدانس خروجی زیاد یا منبع سیگنال با مقاومت داخلی بزرگ، به یک مقاومت بار کوچک یا یک طبقه با امپدانس ورودی کوچک استفاده میشود. برای مشاهده جدول درستی آی سی CD4503 به جدول زیر مراجعه کنید:

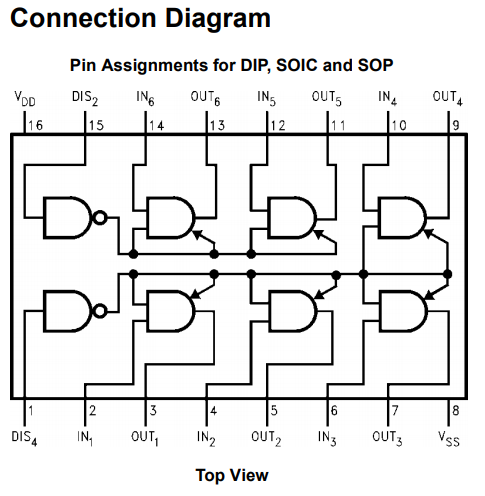

برای مشاهده پایه های آی سی CD4503 به تصویر زیر مراجعه کنید:

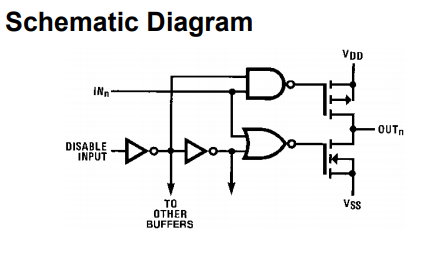

برای مشاهده ساختار داخلی آی سی CD4503 به تصویر زیر مراجعه کنید:
Features
- Wide supply voltage range: 3.0 VDC to 18 VDC
- 3-STATE outputs
- Symmetrical turn on/turn off delays
- Symmetrical output rise and fall times
- Pin-for-pin replacement for MM80C97 and MC14503
برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:
برای دریافت دیتاشیت آی سی CD4503 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی CD4503 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
جهت دریافت فایل بر روی نام آنها کلیک نمایید
