CD4502
CD4502 CMOS Storbed Hex Inverter/Buffer

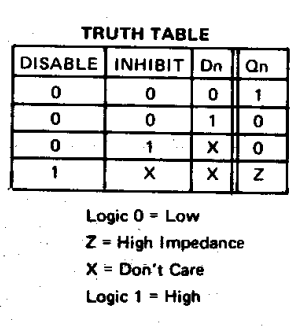

آی سی CD4502 دارای 6 عدد بافر با خروجی معکوس کننده و سه حالته می باشد. این آی سی دارای 6 ورودی و یک پایه INHIBIT و یک پایه OUTPUT DISABLE و 6 خروجی است. گستره ولتاژ کاری این آی سی از 3 تا 18 ولت می باشد. برای مشاهده جدول درستی این آی سی به تصویر زیر مراجعه کنید:

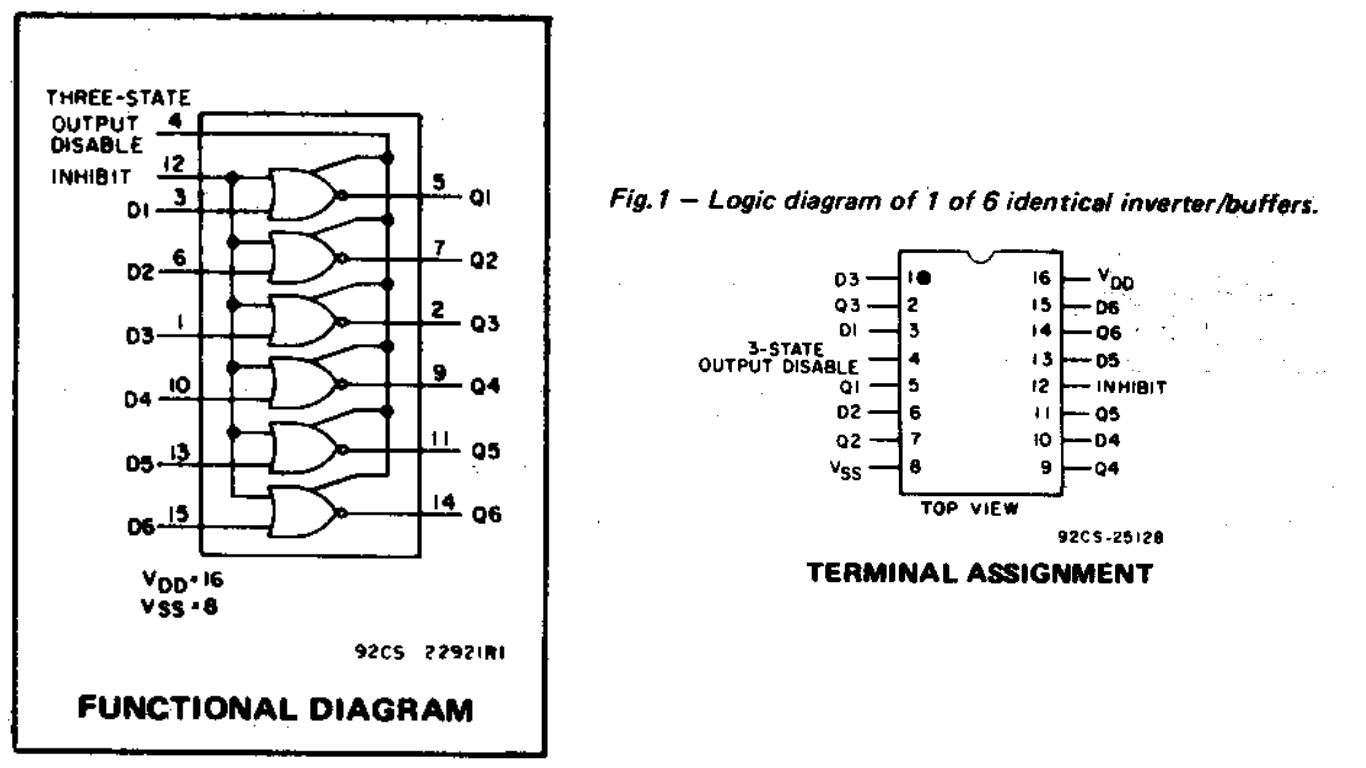

برای مشاهده پایه های آی سی CD4502 به تصویر زیر مراجعه کنید:

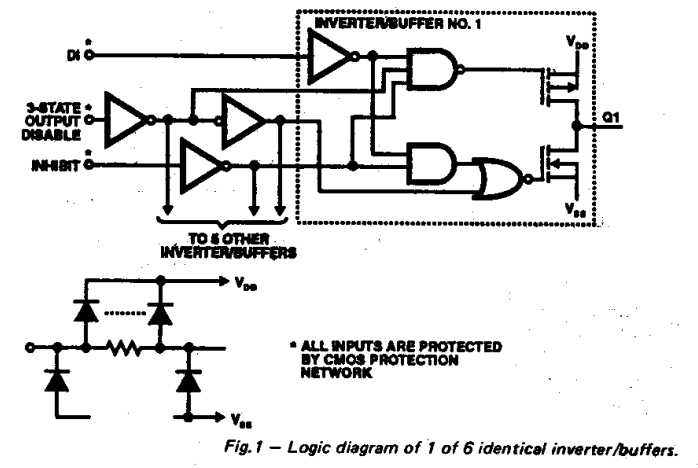

برای مشاهده ساختار داخلی آی سی CD4502 به تصویر زیر مراجعه کنید:
برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:
برای دریافت دیتاشیت آی سی CD4502 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی CD4502 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
جهت دریافت فایل بر روی نام آنها کلیک نمایید
