CD4098
CD4098 CMOS Dual Monostable Multivibrator
آی سی CD4098 از سری آی سی های CMOS است که شامل 2 عدد مولتی ویبراتور مونواستابل می باشد و هر واحد آن دارای دو ورودی و یک RESET و دو خروجی است. با استفاده از مقاومت RX و خازن CX میتوان تایم مدار را تنظیم نمود.
برای مشاهده پایه های آی سی CD4098 به تصویر زیر مراجعه کنید:

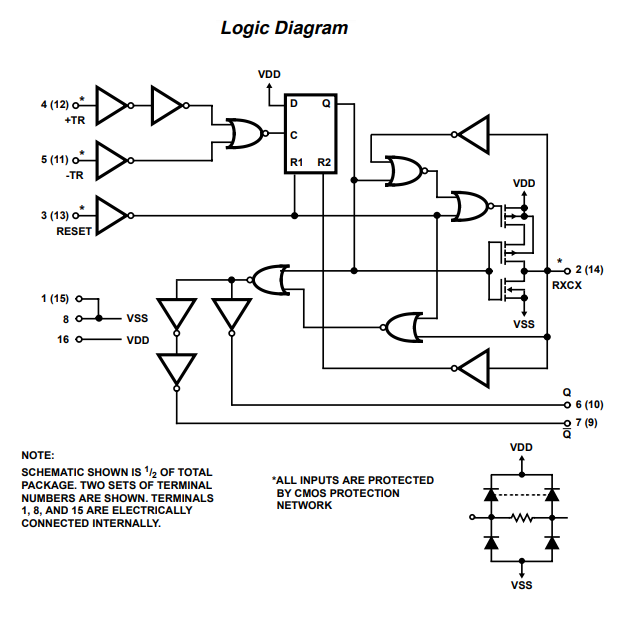

برای مشاهده ساختار داخلی آی سی CD4098 به تصویر زیر مراجعه کنید:
Features
- High Voltage Type (20V Rating)
- Retriggerable/Resettable Capability
- Trigger and Reset Propagation Delays Independent of RX, CX
- Triggering from Leading or Trailing Edge
- Q and Q Buffered Outputs Available
- Separate Resets
- Wide Range of Output Pulse Widths
- 100% Tested for Quiescent Current at 20V
- 5V, 10V and 15V Parametric Ratings
- Standardized Symmetrical Output Characteristics
- Maximum Input Current of 1µA at 18V Over Full Package Temperature Range; 100nA at 18V and +25C
- Noise Margin (Over Full Package/Temperature Range) - 1V at VDD = 5V - 2V at VDD = 10V - 2.5V at VDD = 15V
- Meets All Requirements of JEDEC Tentative Standard No. 13B, “Standard Specifications for Description of ‘B’ Series CMOS Devices”
برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:
برای دریافت دیتاشیت آی سی CD4098 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی CD4098 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
