CD4085
CD4085 CMOS Dual 2 Wide 2 Input AND-OR INVERT Gate
آی سی CD4085 از سری آی سی های CMOS شامل دو گیت تلفیقی AND-OR با بافر معکوس کننده می باشد. هر گیت این آی سی از دو گیت AND و یک گیت NOR تشکیل شده و دارای 5 ورودی و یک خروجی است. ورودی های این آی سی توسط دیودهای متصل به Vdd و Vss از تخلیه الکترواستاتیکی محافظت شده اند. ولتاژ تغذیه این آی سی 3V الی 18V میباشد.

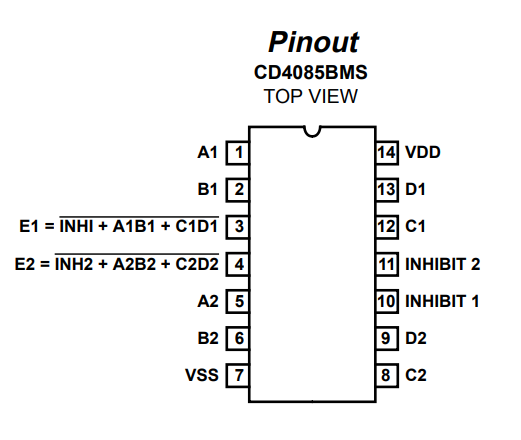

برای مشاهده پایه های آی سی CD4085 به تصویر زیر مراجعه کنید:
برای مشاهده ساختار داخلی آی سی CD4085 به تصویر زیر مراجعه کنید:
Features
- High Voltage Type (20V Rating)
- Medium Speed Operation - tPHL = 90ns - tPLH = 125ns (Typ.) at 10V
- Individual Inhibit Controls
- 5V, 10V and 15V Parametric Ratings
- Standardized Symmetrical Output Characteristics
- 100% Tested for Quiescent Current at 20V
- Maximum Input Current of 1µA at 18V Over Full Package Temperature Range; 100nA at 18V and +25oC
- Noise Margin (Over Full Package/Temperature Range) - 1V at VDD = 5V - 2V at VDD = 10V - 2.5V at VDD = 15V
- Meets All Requirements of JEDEC Tentative Standard No. 13B, “Standard Specifications for Description of ‘B’ Series CMOS Devices”
