CD4081BE
CD4081 Quad 2-Input AND Buffered B Series Gate
آی سی CD4081 از سری آی سی های CMOS شامل چهار گیت AND دو ورودی می باشد. خروجی های این آی سی مجهز به بافر بوده و ورودی های آن با دیودهای متصل به Vdd و Vss در برابر تخلیه الکترواستاتیکی محافظت می شوند. گستره ولتاژ کاری این آی سی از 3 تا 18 ولت میباشد.
برای مشاهده پایه های آی سی CD4081 به تصویر زیر مراجعه کنید:

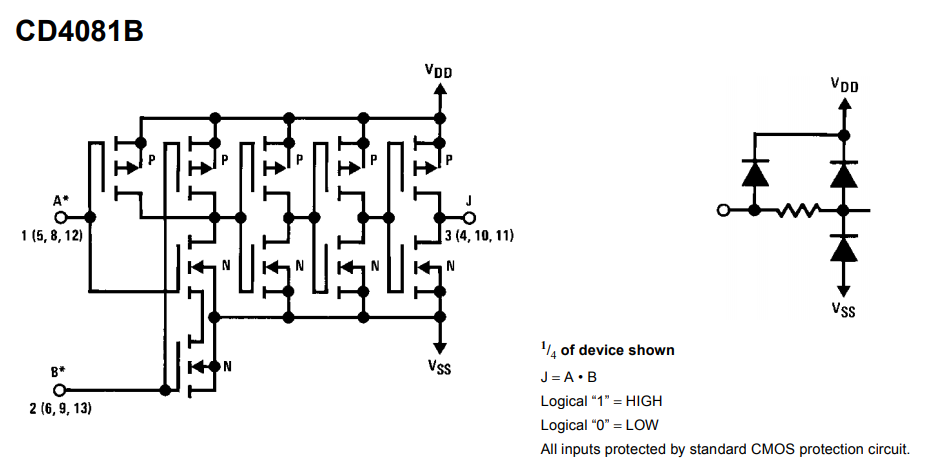

برای مشاهده ساختار داخلی آی سی CD4081 به تصویر زیر مراجعه کنید:
Features
- Low power TTL compatibility: Fan out of 2 driving 74L or 1 driving 74LS
- 5V–10V–15V parametric ratings
- Symmetrical output characteristics
- Maximum input leakage 1 µA at 15V over full temperature range
برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:
برای دریافت دیتاشیت آی سی CD4081 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی CD4081 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
