CD4043
CD4043 Quad 3-STATE NOR R/S Latches

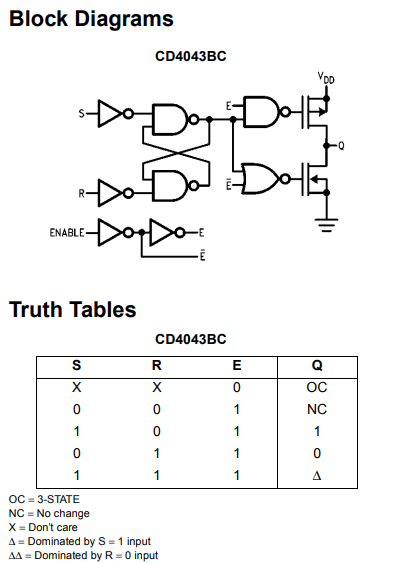

آی سی CD4043 دارای 4 عدد لچ سه مرحله ای ساخته شده با استفاده از فلیپ فلاپ نوع S-R با گیت NOR می باشد. فلیپ فلاپ SR یک المان فیزیکی است که می تواند به عنوان یک عنصر تاخیر دهنده به کار گرفته شود. این المان فیزیکی دارای دو ورودی به نام های R و S می باشد و دو خروجی دارد که یکی متمم دیگری است. این آی سی شامل 8 ورودی و 4 خروجی است که خروجی ها بر اساس حالت ورودی تعیین می شود. برای مشاهده جدول درستی و بلوک دیاگرام آی سی CD4043 به تصویر زیر مراجعه کنید:

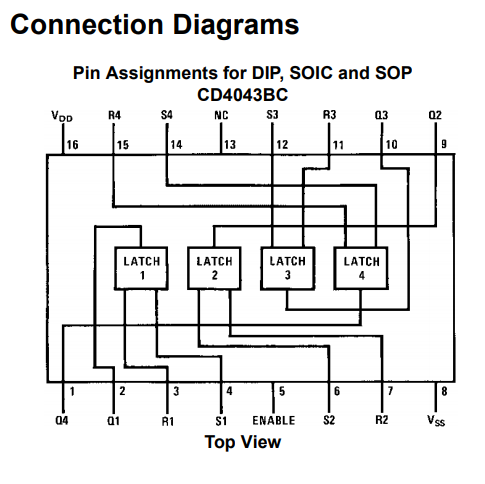

برای مشاهده مشخصات پایه های آی سی CD4043 به تصویر زیر مراجعه کنید:
Features
- Wide supply voltage range: 3V to 15V
- Low power: 100 nW (typ.)
- High noise immunity: 0.45 VDD (typ.)
- Separate SET and RESET inputs for each latch
- 3-STATE output with common output enable
برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:
برای دریافت دیتاشیت آی سی CD4043 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی CD4043 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
جهت دریافت فایل بر روی نام آنها کلیک نمایید
