SN744352
SN744352 Dual 4-channel analog multiplexer/demultiplexer with latch
آی سی SN744352 شامل دو عدد مالتی پلکسر/ دیمالتی پلکسر آنالوگ 4 کاناله می باشد که دارای یک ورودی به عنوان دیمالتی پلکسر (یا خروجی به عنوان مالتی پلکسر) ، 4 خروجی به عنوان دیمالتی پلکسر (یا ورودی به عنوان مالتی پلکسر) ، دو پایه انتخاب خروجی مشترک ، دو پایه فعال ساز و یک پایه فعال ساز لچ می باشد. مالتی پلکسر دستگاهی است که یکی از چند سیگنال دیجیتال یا آنالوگ ورودی هایش را انتخاب کرده و سپس آن ورودی انتخاب شده را به یک خط خروجی هدایت می کند. از تسهیمکننده ها بیشتر برای افزایش مقدار اطلاعاتی که می توان در یک مدت زمان مشخص، با یک پهنای باند مشخص بر روی شبکه ارسال کرد، استفاده می شوند. در مقابل، یک دیمالتی پلکسر دستگاهی است که یک خط ورودی و چندین خط خروجی دارد که هر بار خط ورودی اش را به یکی از چند خط خروجی هدایت می کند.

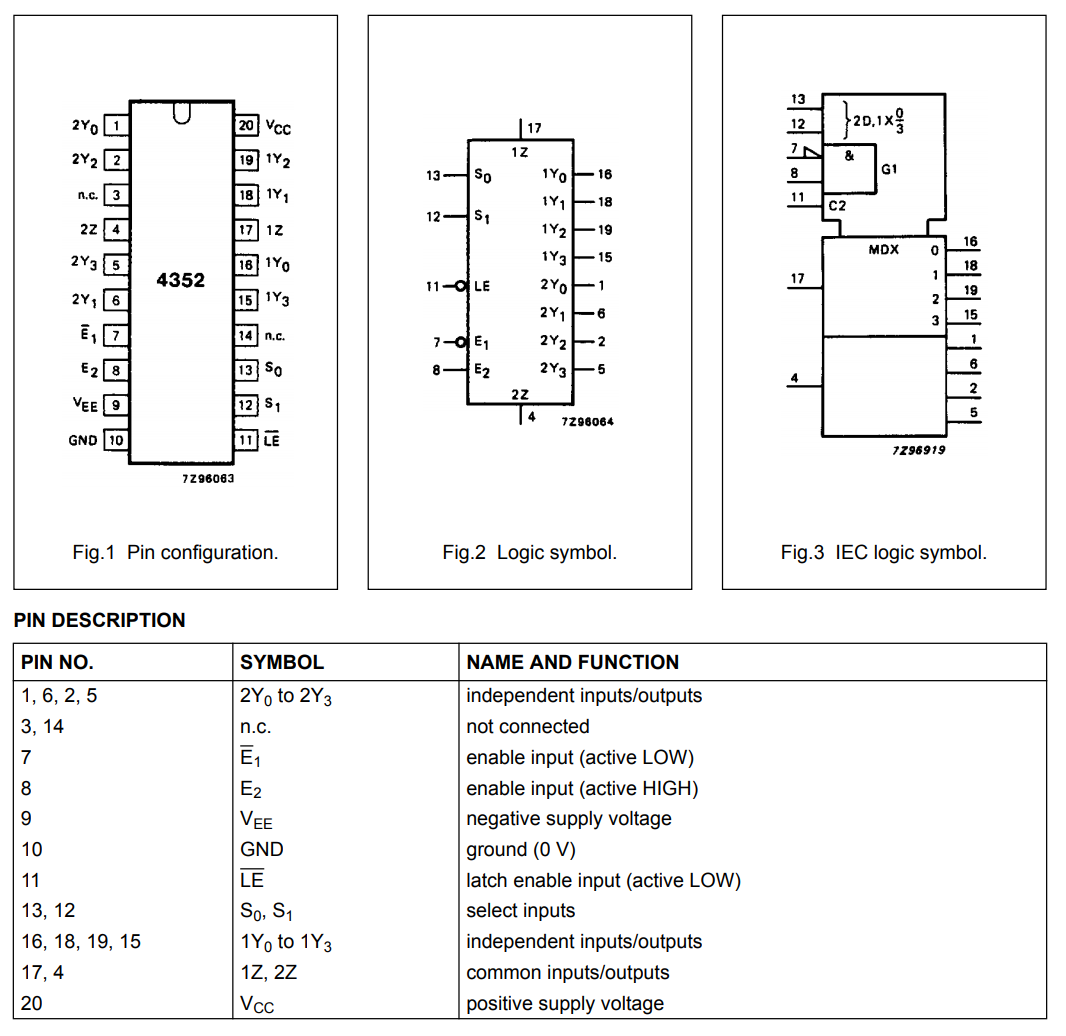

برای مشاهده پایه های آی سی SN744352 به تصویر زیر مراجعه کنید:

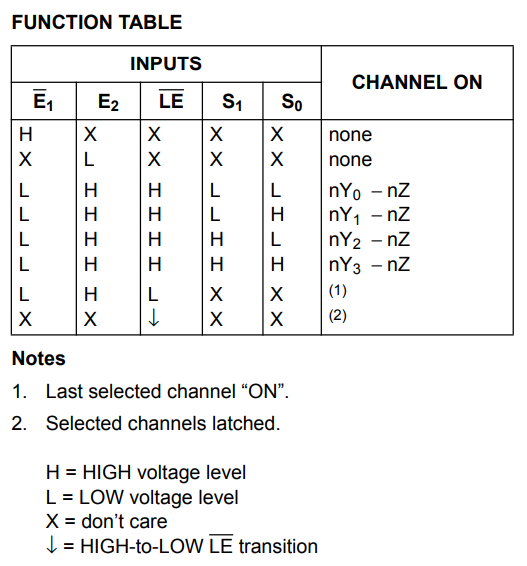

برای مشاهده جدول عملکرد آی سی SN744352 به تصویر زیر مراجعه کنید:

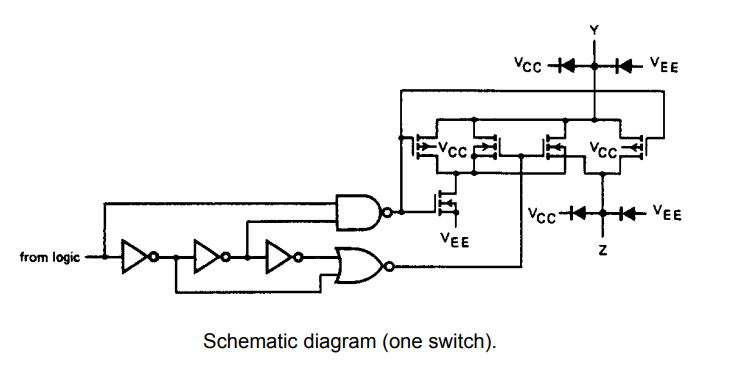

برای مشاهده ساختار داخلی آی سی SN744352 به تصویر زیر مراجعه کنید:
FEATURES
- Wide analog input voltage range: ± 5 V.
- Low “ON” resistance: 80 Ω (typ.) at VCC − VEE = 4.5 V / 70 Ω (typ.) at VCC − VEE = 6.0 V / 60 Ω (typ.) at VCC − VEE = 9.0 V
- Logic level translation: to enable 5 V logic to communicate with ± 5 V analog signals
- Typical “break before make” built in
- Address latches provided
- Output capability: non-standard
- ICC category: MSI
برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:
برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:
برای مشاهده دیتاشیت آی سی SN744352 می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی SN744352 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
