SN74534
SN74534 Octal D-type flip-flop; positive edge-trigger; 3-state; inverting
آی سی SN74534 شامل هشت عدد فلیپ فلاپ D می باشد که دارای 8 ورودی ، 8 خروجی سه حالته ، یک پایه فعال ساز خروجی و یک پایه کلاک حساس به لبه مثبت پالس است. فلیپ فلاپ نوعی مدار است که داری دو حالت پایدار می باشد و می تواند ۱ بیت (که شامل حالت فلیپ فلاپ است) را در خود ذخیره کند. خروجی های این آی سی مجهز به بافر بوده به صورت معکوس کننده در دسترس می باشد.

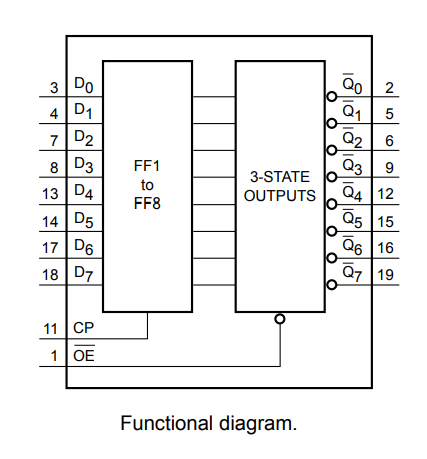

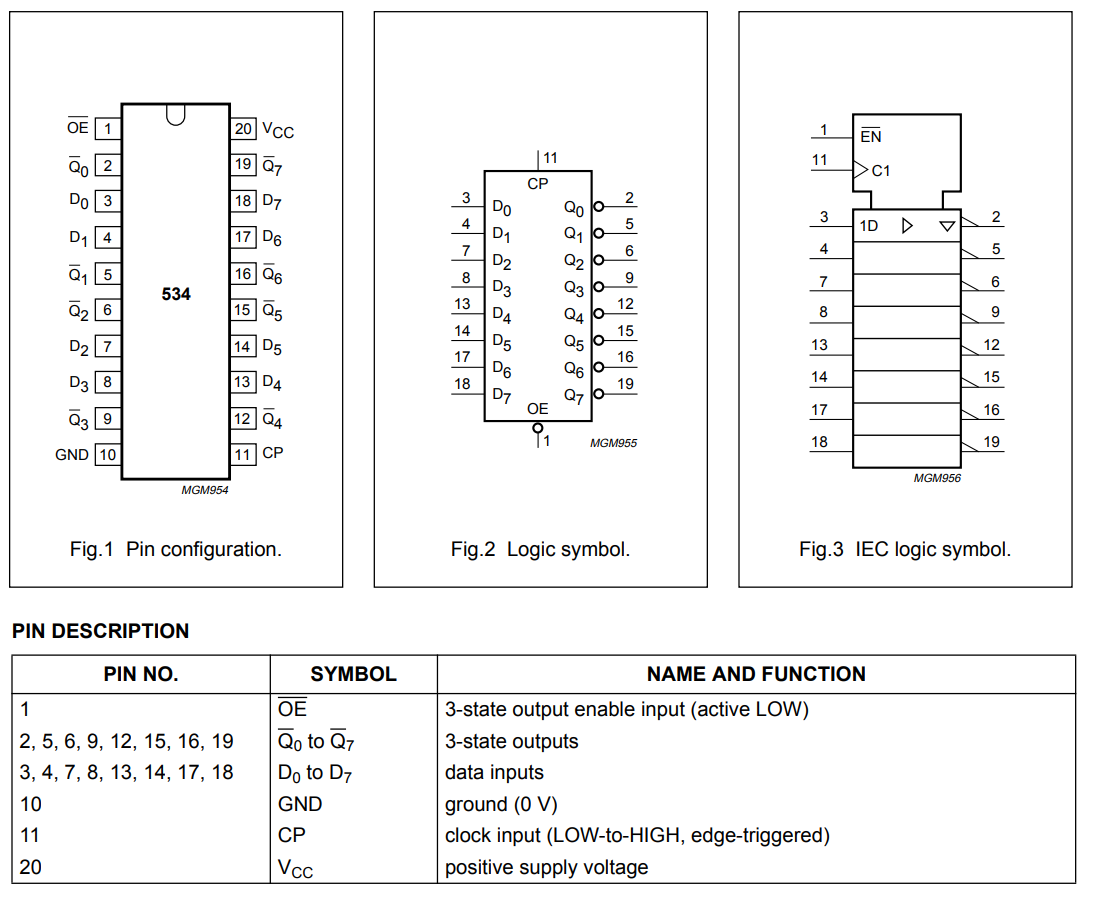

برای مشاهده پایه های آی سی SN74534 به تصویر زیر مراجعه کنید:

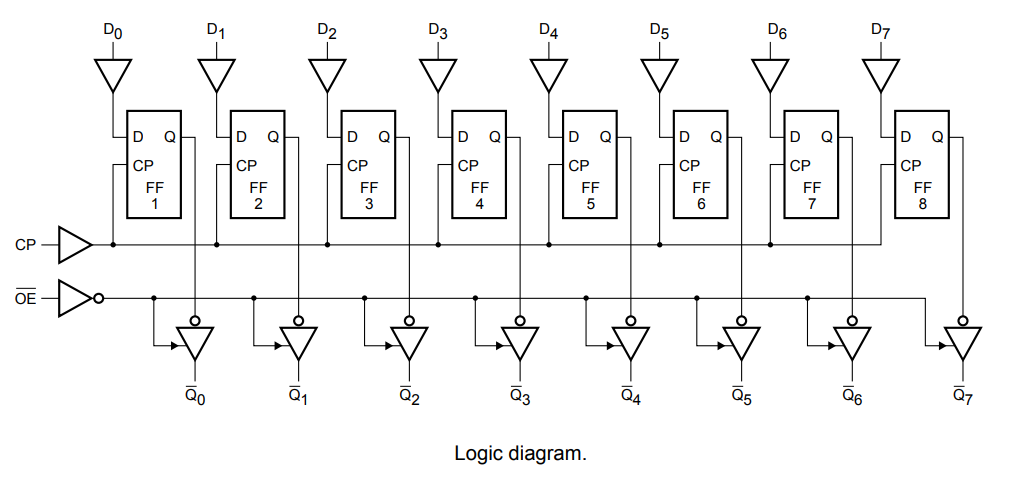

برای مشاهده ساختار داخلی آی سی SN74534 به تصویر زیر مراجعه کنید:

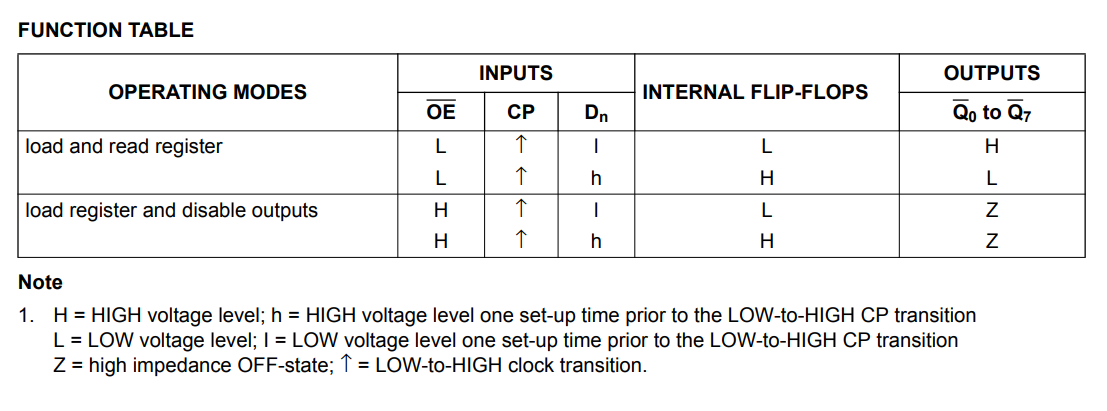

برای مشاهده جدول عملکرد آی سی SN74534 به جدول زیر مراجعه کنید:
FEATURES
- 3-state inverting outputs for bus oriented applications
- 8-bit positive, edge-triggered register
- Common 3-state output enable input
- Output capability: bus driver
- ICC category: MSI.
برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:
برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:
برای مشاهده دیتاشیت آی سی SN74534 می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی SN74534 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
