SN74HC4316
SN74HC4316 Quad bilateral switches
آی سی SN744316 شامل چهار عدد سوئیچ آنالوگ دو طرفه می باشد که دارای 4 پایه ورودی کنترل و 8 خروجی و یک پایه فعال ساز است. کلید آنالوگ (Analog Switch)، یک قطعهٔ الکترونیکی است که مانند یک سوییچ یا رله عمل میکند ولی هیچ قسمت متحرکی ندارند. ولتاژ کاری این آی سی از 4.5 تا 5.5 ولت می باشد.

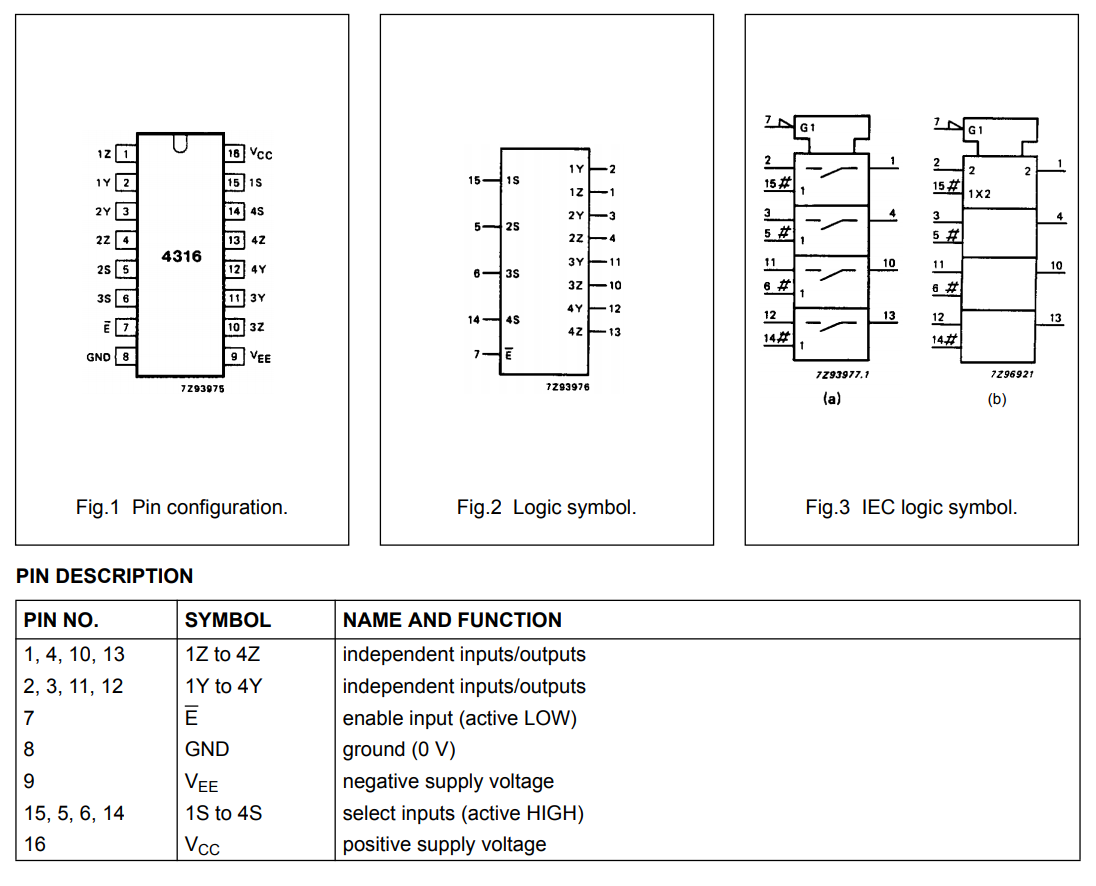

برای مشاهده پایه های آی سی SN744316 به تصویر زیر مراجعه کنید:

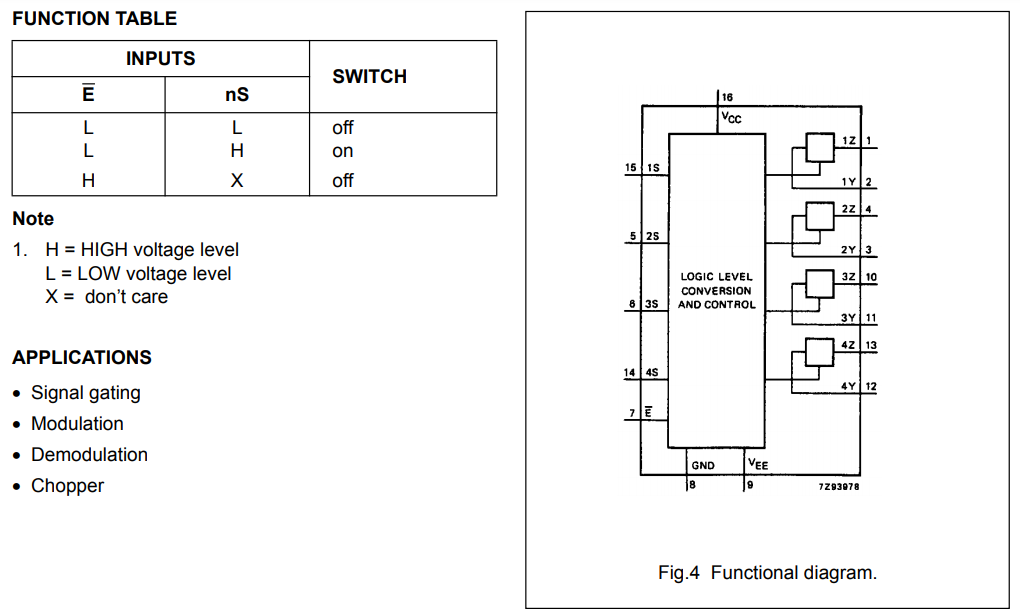

برای مشاهده جدول عملکرد آی سی SN744316 به تصویر زیر مراجعه کنید:

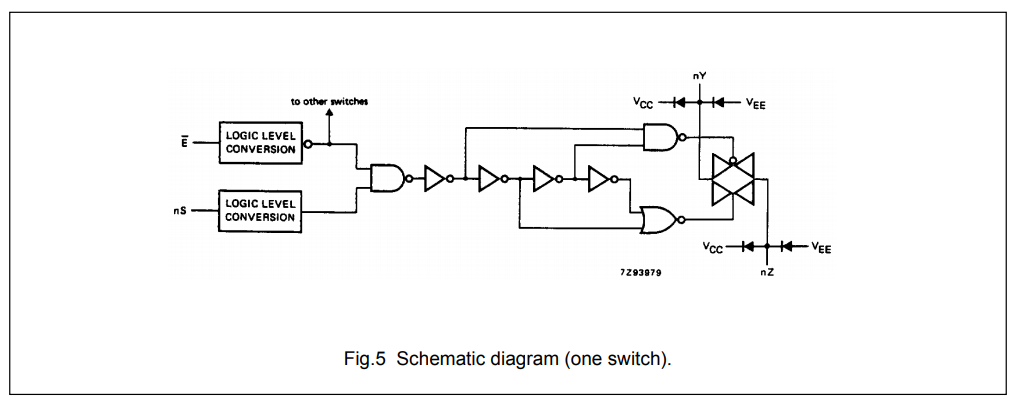

برای مشاهده ساختار داخلی آی سی SN744316 به تصویر زیر مراجعه کنید:
FEATURES
- Low “ON” resistance: 160 Ω (typ.) at VCC − VEE = 4.5 V 120 Ω (typ.) at VCC − VEE = 6.0 V 80 Ω (typ.) at VCC − VEE = 9.0 V
- Logic level translation: to enable 5 V logic to communicate with ± 5 V analog signals
- Typical “break before make” built in
- Output capability: non-standard
- ICC category: MSI
برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:
برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:
برای مشاهده دیتاشیت آی سی SN744316 می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی SN744316 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
