SN74670

جهت مشاهده گالری بر روی تصاویر کلیک نمایید.

دسته‌بندی: TTL
کد محصول: TS3697
امتیاز محصول: 700
موجود درانبار: موجود

۱۰۳,۰۵۶ ریال ۹۶,۳۱۴ ریال

محصول شامل دیتاشیت می‌باشد.

تعداد +
-

دیدگاه، نقد وارد نمایید

SN74670 4 x 4 REGISTER FILE WITH 3-STATE OUTPUTS

آی سی SN74670 از سری آی سی های TTL شامل یک 4x4 REGISTER FILE می باشد که دارای 4 ورودی و 4 خروجی است. آی سی های REGISTER FILE شامل آرایه ای از رجیسترها می باشد که در واحد پردازش مرکزی (CPU) ذخیره می شوند. REGISTER FILE ها معمولاً از طریق رم های استاتیک سریع با پورت های متعدد پیاده سازی می شوند. چنین رم هایی با داشتن درگاه اختصاصی خواندن و نوشتن متمایز می شوند، در حالی که SRAM های چند منظوره معمولی معمولاً از طریق همان درگاه ها می خوانند و می نویسند.

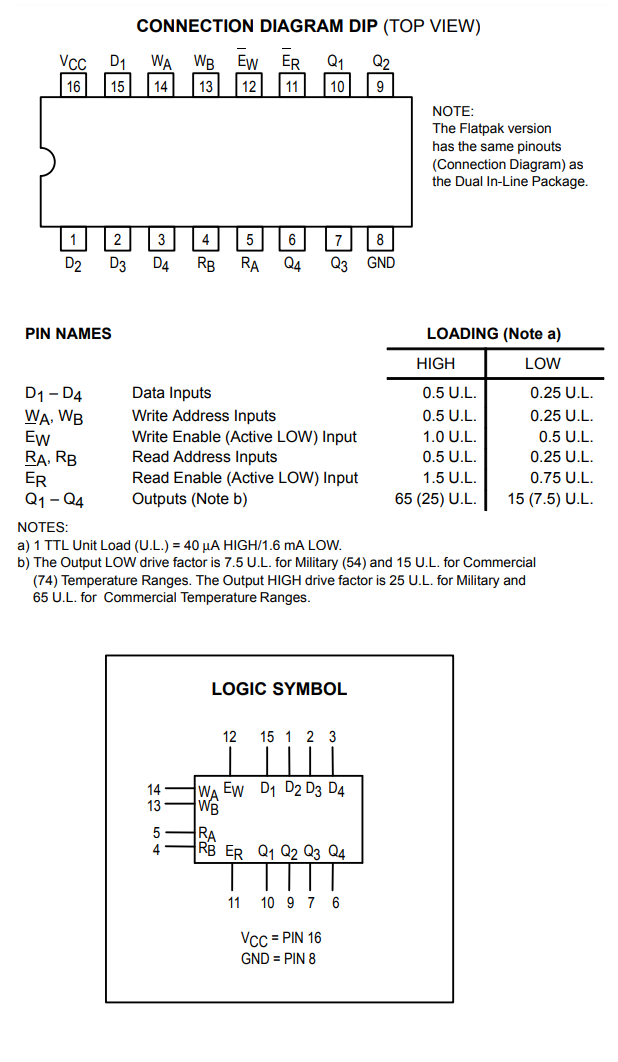

برای مشاهده پایه های آی سی SN74670 به تصویر زیر مراجعه کنید:

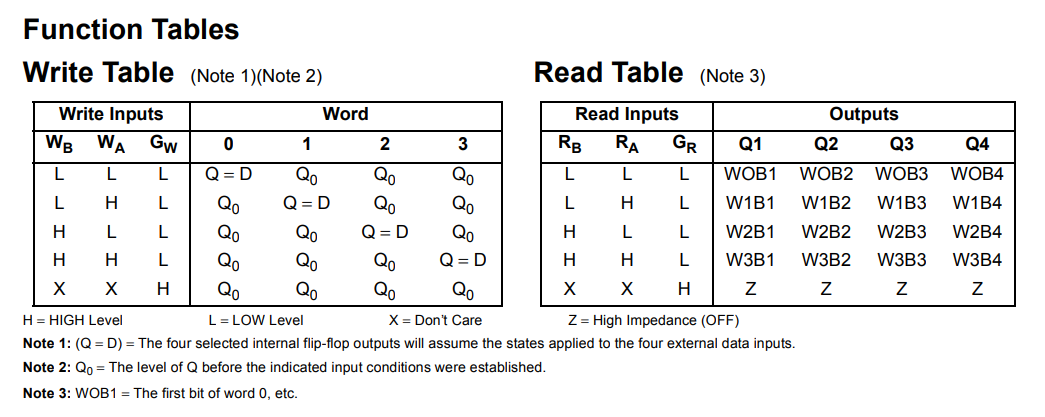

برای مشاهده جدول عملکرد آی سی SN74670 به جدول زیر مراجعه کنید:

برای مشاهده ساختار داخلی آی سی SN74670 به تصویر زیر مراجعه کنید:

برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج DIP

برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج smd

برای مشاهده دیتاشیت آی سی SN74670 می توانید به نوار دیتاشیت محصول مراجعه نمایید.

برای خرید آی سی SN74670 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
