SN74669
SN74669 SYNCHRONOUS 4-BIT UP/DOWN COUNTER
آی سی SN74669 از سری آی سی های TTL شامل یک شمارنده سنکرون 4 بیتی می باشد که دارای 4 ورودی و 4 خروجی است. از ویژگی های این آی سی قفل مستقیم داخلی جهت شمارش سریع و همچنین بیت خروجی کری می باشد. آی سی SN74669 قابلیت شمارش به هر دو صورت صعودی و نزولی را داشته و تمام خروجی های این آی سی به بافر مجهز شده اند. ولتاژ تغذیه این آی سی از 4.5 تا 5.5 ولت می باشد.

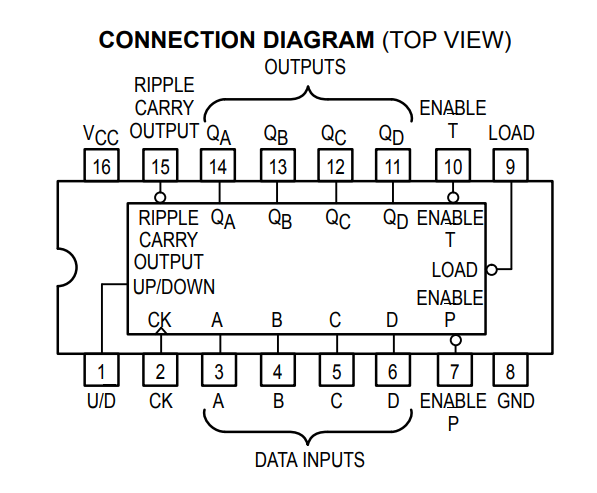

برای مشاهده پایه های آی سی SN74669 به تصویر زیر مراجعه کنید:

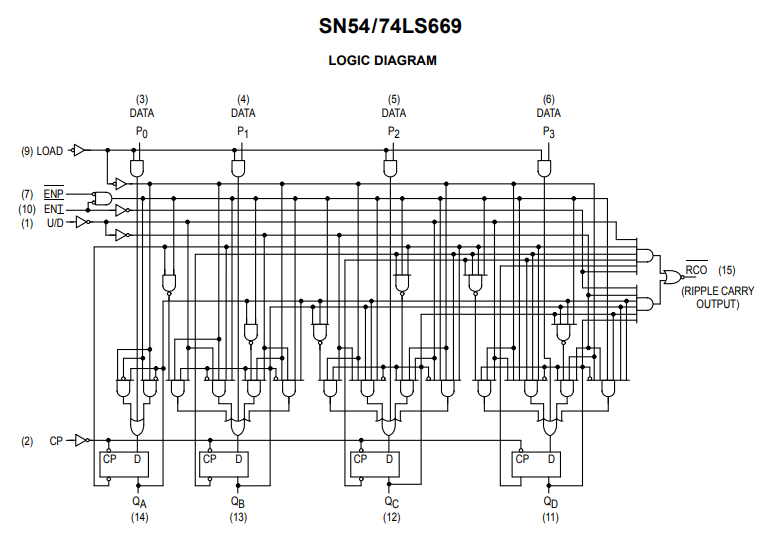

برای مشاهده ساختار داخلی آی سی SN74669 به تصویر زیر مراجعه کنید:
- Programmable Look-Ahead Up/Down Binary/Decade Counters
- Fully Synchronous Operation for Counting and Programming
- Internal Look-Ahead for Fast Counting
- Carry Output for n-Bit Cascading
- Fully Independent Clock Circuit
- Buffered Outputs
برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:
برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:
برای مشاهده دیتاشیت آی سی SN74669 می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی SN74669 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
جهت دریافت فایل بر روی نام آنها کلیک نمایید
