SN74253
SN74253 DUAL 4-INPUT MULTIPLEXER WITH 3-STATE OUTPUTS
آی سی SN74253 از سری آی سی های TTL شامل دو مالتی پلکسر می باشد که هر یونیت آن دارای 4 ورودی و یک خروجی است. دو پایه انتخاب این آی سی به صورت مشترک می باشد. مالتی پلکسر دستگاهی است که یکی از چند سیگنال دیجیتال یا آنالوگ ورودی هایش را انتخاب کرده و سپس آن ورودی انتخاب شده را به یک خط خروجی هدایت میکند.

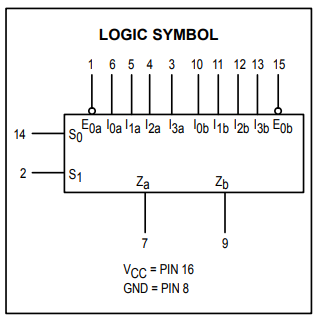

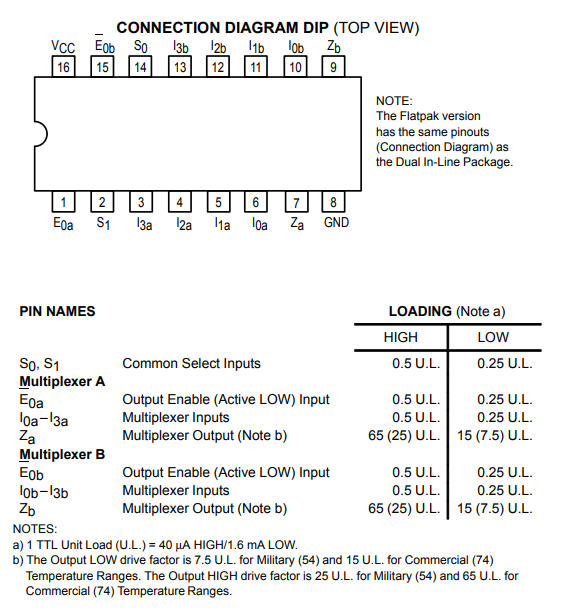

برای مشاهده پایه های آی سی SN74253 به تصویر زیر مراجعه کنید:

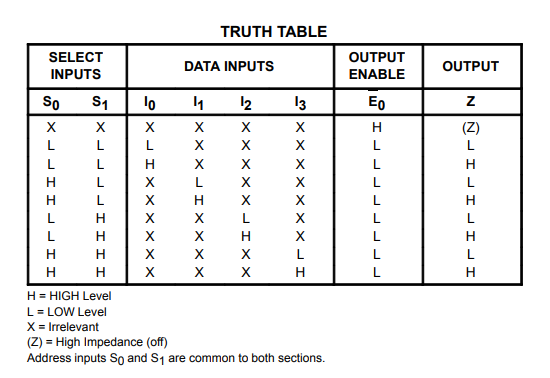

برای مشاهده جدول عملکرد آی سی SN74253 به جدول زیر مراجعه کنید:
برای مشاهده ساختار داخلی آی سی SN74253 به تصویر زیر مراجعه کنید:
- Schottky Process for High Speed
- Multifunction Capability
- Non-Inverting 3-State Outputs
- Input Clamp Diodes Limit High Speed Termination Effects
