SN74169
SN74169 4-bit up/down binary synchronous counter
آی سی SN74169 از سری آی سی های TTL شامل یک شمارنده باینری 4 بیتی می باشد که دارای 4 ورودی و 4 خروجی و یک پایه فعال ساز ورودی است. از ویژگی های این آی سی شمارش به دو صورت صعودی و نزولی می باشد. شمارنده ها مدارهایی هستند که از تعدادی فلیپ فلاپ که به صورت سری به هم متصل شده اند، تشکیل می شود و عملا پالس های ورودی به مدار را شمارش می کنند.
برای مشاهده پایه های آی سی SN74169 به تصویر زیر مراجعه کنید:
برای مشاهده جدول عملکرد آی سی SN74169 به تصویر زیر مراجعه کنید:

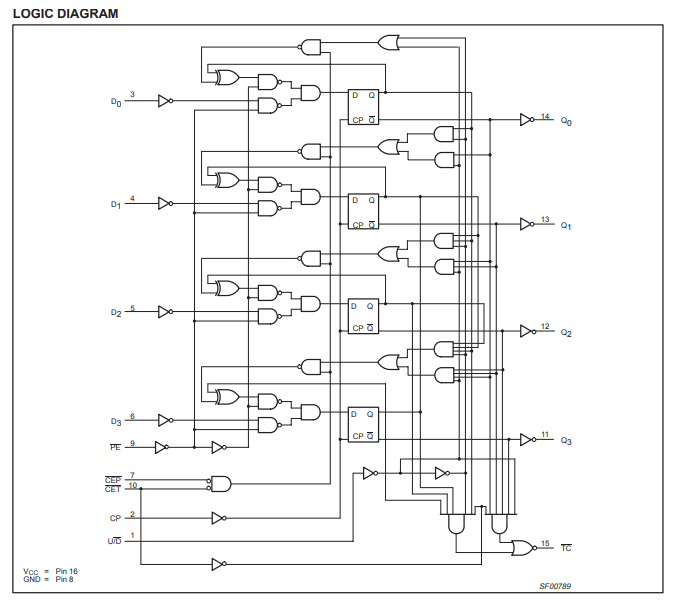

برای مشاهده ساختار داخلی آی سی SN74169 به تصویر زیر مراجعه کنید:
FEATURES
- Synchronous counting and loading
- Up/Down counting
- Modulo 16 binary counter
- Two Count Enable inputs for n-bit cascading
- Positive edge-triggered clock
- Built-in carry look-ahead capability
- Presettable for programmable operation
برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:
برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:
برای مشاهده دیتاشیت آی سی SN74169 می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی SN74169 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
