SN74279 QUADRUPLE S-R LATCHES

آی سی SN74279 از سری آی سی های TTL شامل 4 عدد لچ (فلیپ فلاپ) S-R می باشد که هر لچ آن دارای 2 یا 3 ورودی و یک خروجی است. فلیپ فلاپ یک دﺳﺘﮕﺎه ذﺣﻴﺮه ﺳﺎزی دودویی اﺳﺖ ﻛﻪ ﻗﺎدر ﺑﻪ ذﺧﻴﺮه یک بیت اﻃﻼﻋﺎت اﺳﺖ. لچ های این آی سی از گیت NAND ساخته شده اند. ولتاژ تغذیه این آی سی از 4.75 تا 5.25 ولت می باشد.

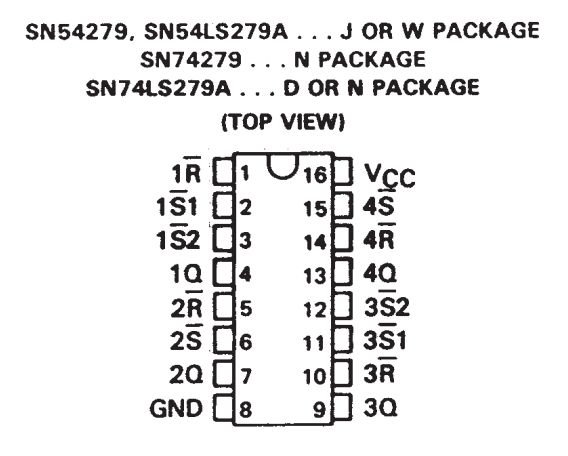

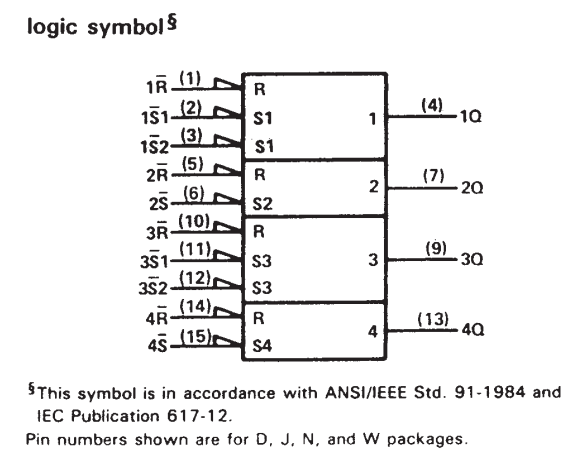

برای مشاهده پایه های آی سی SN74279 به تصویر زیر مراجعه کنید:

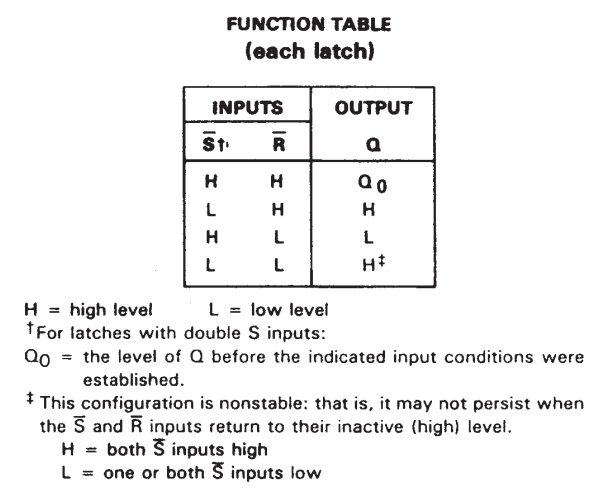

برای مشاهده جدول درستی آی سی SN74279 به تصویر زیر مراجعه کنید:

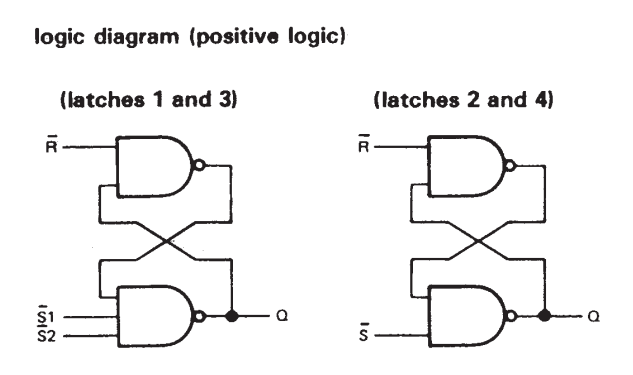

برای مشاهده ساختار داخلی آی سی SN74279 به تصویر زیر مراجعه کنید:
