SN744017
SN744017 Johnson decade counter with 10 decoded outputs
آی سی SN74HCT4017 از سری آی سی های TTL شامل یک شمارنده ده بیتی است. این آی سی دارای ده خروجی میباشد که به ازای هر کلاک خروجی ها را به ترتیب روشن میکند. محدوده ولتاژ کاری آی سی 2 تا 6 ولت میباشد. در ساختار داخلی آی سی SN744017 از 5 فلیپ فلاپ D استفاده شده است.

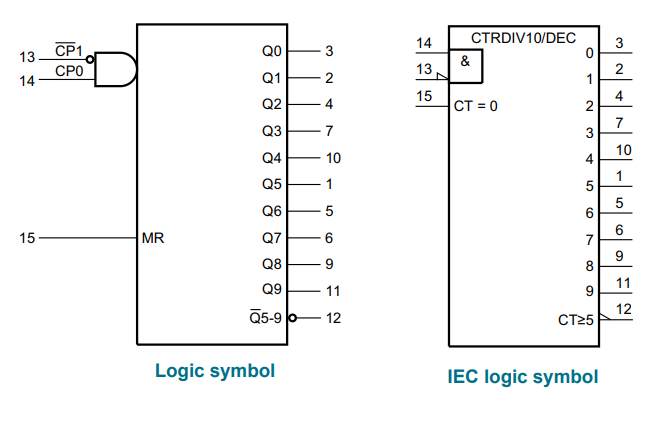

برای مشاهده پایه های آی سی SN74HCT4017 به تصویر زیر مراجعه کنید:

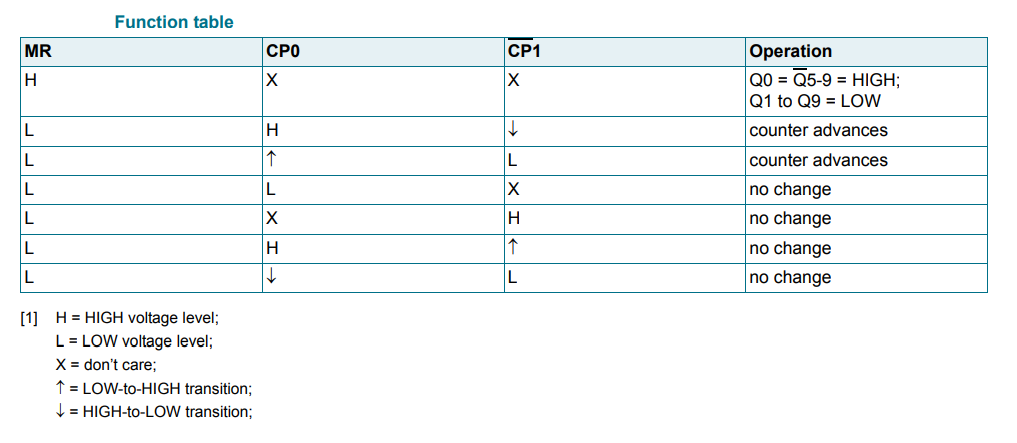

برای مشاهده جدول درستی آی سی SN74HCT4017 به تصویر زیر مراجعه کنید:

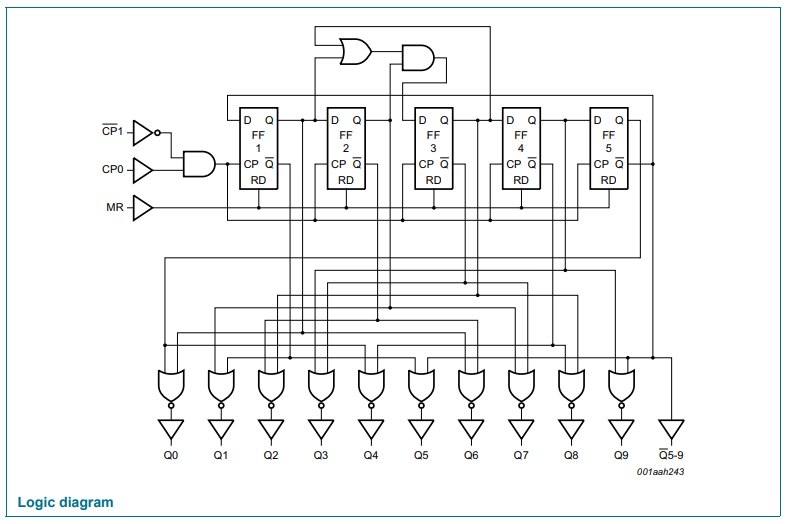

برای مشاهده ساختار داخلی آی سی SN74HCT4017 به تصویر زیر مراجعه کنید:
Features and benefits
- Wide supply voltage range from 2.0 V to 6.0 V
- Input levels: For 74HC4017: CMOS level / For 74HCT4017: TTL level
- Complies with JEDEC standard no. 7 A
- ESD protection: HBM JESD22-A114E exceeds 2000 V
- MM JESD22-A115-A exceeds 200 V
- Multiple package options
- Specified from -40 C to +85 C and from -40 C to +125 C
برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:
برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:
برای مشاهده دیتاشیت آی سی SN74HCT4017 می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی SN744017 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
