SN74646
SN74646 Octal bus transceiver/register; 3-state
آی سی SN74646 از سری آی سی های TTL شامل هشت عدد Bus Transceivers دو جهته می باشد که دارای 8 ورودی و 8 خروجی و یک پایه فعال ساز خروجی و یک پایه انتخاب جهت است. هنگامی که پایه OE و DIR در سطح low قرار داشته باشند پایه های B ورودی و پایه های A خروجی خواهند بود و در صورتی که DIR در سطح HIGH قرار داشته باشد پایه های A ورودی و پایه های B خروجی خواهند بود. هنگامی که پایه OE به سطح HIGH برود دو خروجی از هم جدا (ایزوله) می شوند. ولتاژ تغذیه آی سی SN74646 از 4.75 تا 5.25 ولت است.

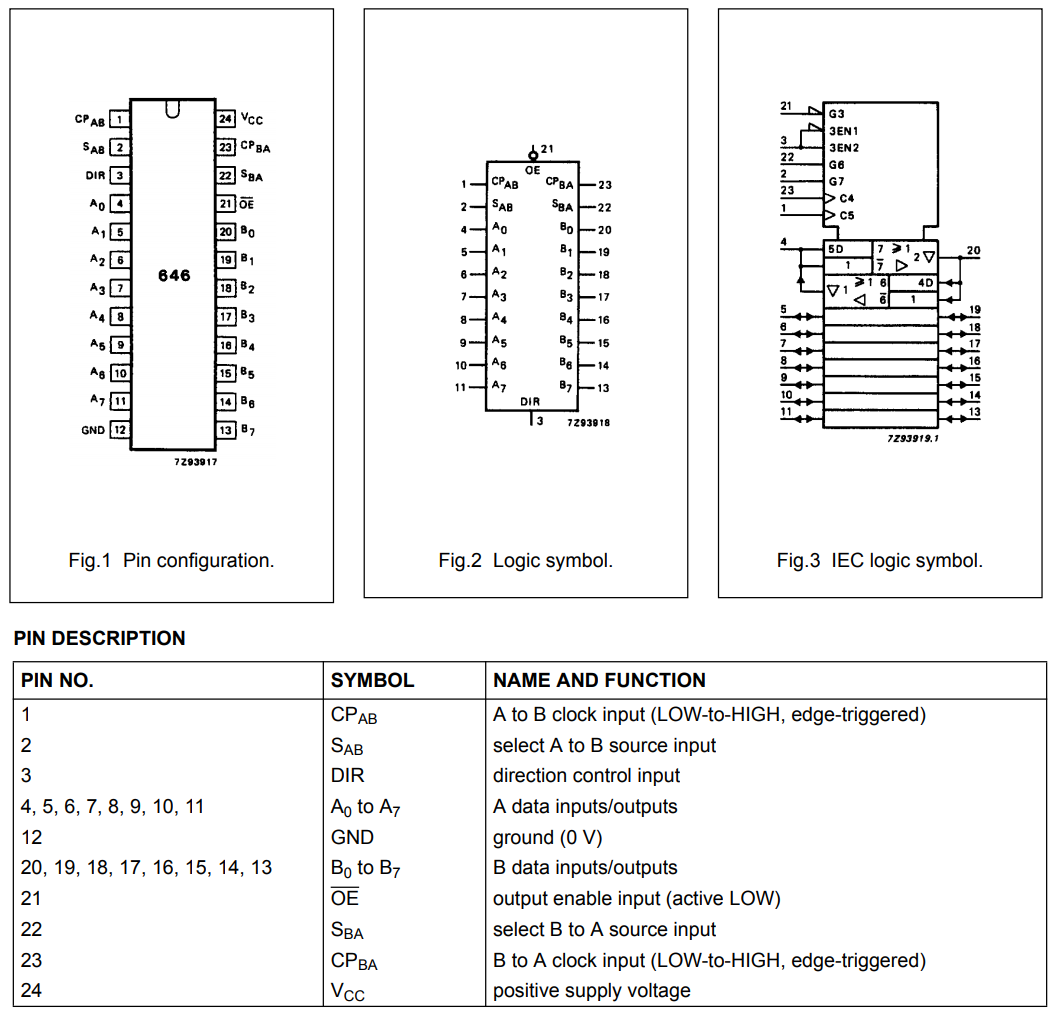

برای مشاهده پایه های آی سی SN74646 به تصویر زیر مراجعه کنید:

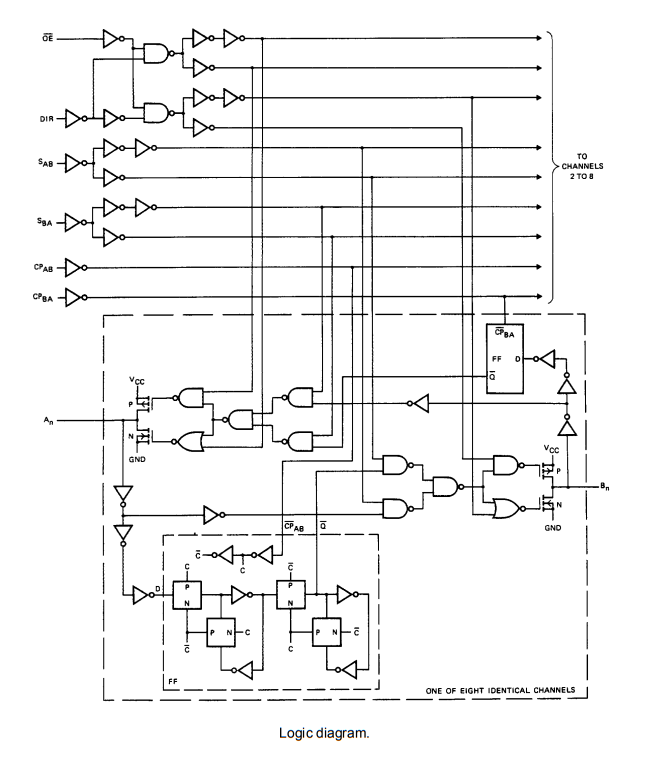

برای مشاهده ساختار داخلی آی سی SN74646 به تصویر زیر مراجعه کنید:
برای مشاهده جدول عملکرد آی سی SN74646 به تصویر زیر مراجعه کنید:
برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:
برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:
برای مشاهده دیتاشیت آی سی SN74646 می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی SN74646 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
