DM311
- دستهبندی: تغذیه سوئیچینگ
- کد محصول: TS13527
- امتیاز محصول: 700
- موجود درانبار: موجود
- ۱,۲۴۲,۵۲۴ ریال ۱,۱۶۱,۲۳۷ ریال
-
محصول شامل دیتاشیت میباشد.
Green Mode Fairchild Power Switch (FPS™) FSDM311
آی سی FSDM311 از محصولات شرکت Fairchild شامل یک مدولاتور پهنای باند (PWM) و SenseFET می باشد که برای منابع تغذیه سوئیچینگ Off-line با حداقل نیاز به قطعات خارجی طراحی شده است. این آی سی در شارژر ها و آداپتورهای موبایل، PDA، MP3 و تغذیه های PC، TV و مانیتور و ... کاربرد دارد. واحد کنترل کننده PWM این آی سی شامل یک اسیلاتور ثابت، مدار محافظتی افت ولتاژ Under-Voltage Lockout (UVLO) protection، یک درایور بهینه سازی شده برای خاموش و روشن شدن گیت، مدار خاموش کننده حرارتی Thermal Shutdown (TSD) protection و مدار محافظت از خطا و ... می باشد. فرکانس اسیلاتور این آی سی 67KHz است. این آی سی با 8 پایه در پکیج DIP8 ساخته شده است.
برای مشاهده پایه های آی سی FSDM311 به تصویر زیر مراجعه کنید:

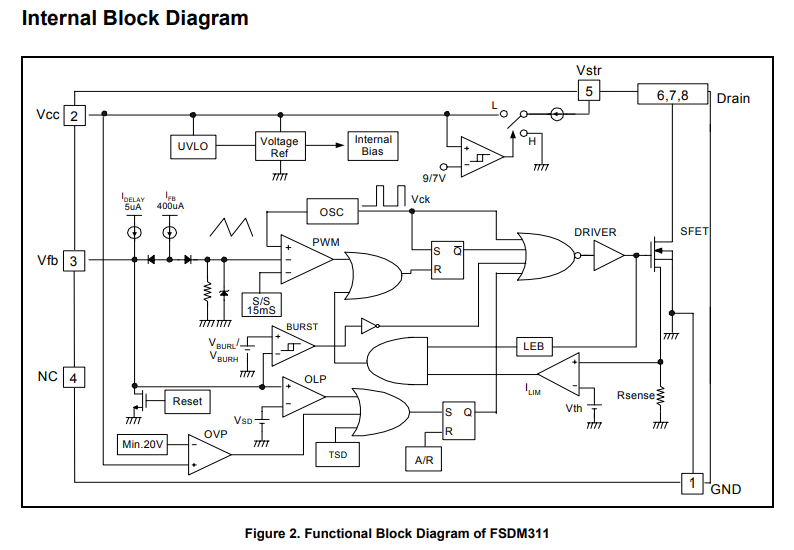

برای مشاهده ساختار داخلی آی سی FSDM311 به تصویر زیر مراجعه کنید:
Features
- Internal Avalanche Rugged SenseFET
- Precision Fixed Operating Frequency (67KHz)
- Advanced Burst-Mode Operation (power consumption < 0.1W at 265VAC, no-load condition)
- Internal Start-up Circuit
- Pulse-by-Pulse Current Limit
- Over-Voltage Protection (OVP)
- Over-Load Protection (OLP)
- Internal Thermal Shutdown Function (TSD)
- Auto-Restart Mode
- Under-Voltage Lockout (UVLO) with Hysteresis
- Built-in Soft-Start
Applications
- Charger & Adapter for Mobile Phone, PDA & MP3
- Auxiliary Power for White Goods, PC, C-TV & Monitor
برای مشاهده سایر آی سی های کاربردی در تغذیه های سوئیچینگ به لینک زیر مراجعه نمایید:
انواع آی سی کاربردی در تغذیه های سوئیچینگ
برای دریافت دیتاشیت آی سی FSDM311 می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی FSDM311 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
