A6151 7pin

STR-A6151 Universal-Input/13 or 16 W Flyback Switching Regulators

آی سی A6151 از سری آی سی های سوئیچینگ قدرت که به طور خاص برای افزایش قابلیت اطمینان و برآورده کردن نیازها در مبدل های فلای بک طراحی شده است. اين آی سی شامل يک ماسفت و يک کنترل کننده PRC (Pulse Ratio Control) می باشد. ولتاژ تغذیه (کنترل) این آی سی حداکثر تا 35 ولت و ولتاژ درین سورس آن تا 650 ولت است.

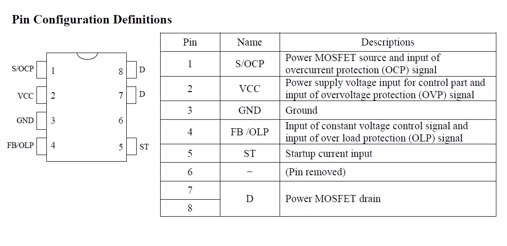

برای مشاهده پایه ها و ساختار داخلی آی سی A6151 به تصویر زیر توجه کنید:

FEATURES AND BENEFITS

• Rugged 650 V Avalanche-Rated MOSFET Simplified Surge Absorption No VDSS Derating Required
• Choice of rDS(on) (3.95 Ω or 6 Ω maximum)
• Two Operational Modes by Automatic Switching: PRC Mode for Normal Operation Burst Mode for Stand-By Operation or Light Loads
• Built-In Leading Edge Blanking
• Low Start-Up Current Start-Up Circuit Disabled in Operation
• Low Operating Current (1.5 mA typ
• Automatic Burst Stand-By (intermittent operation) Input Power <0.1 W at No Load
• Auto-Bias Function Stable Burst Operation Without Generating Interference
• Internal Off-Timer Circuit
• Built-In Constant-Voltage Drive
• Multiple Protections: Pulse-by-Pulse Overcurrent Protection Overload Protection with Auto Recovery Latching Overvoltage Protection Undervoltage Lockout with Hysteresis Latching Thermal Shutdown
• Molded Small-Size 8-Pin Package For Low-Height SMPS Polarized to Prevent Backwards Assembly

برای مشاهده سایر آی سی های کاربردی در تغذیه های سوئیچینگ به لینک زیر مراجعه نمایید:

انواع آی سی کاربردی در تغذیه های سوئیچینگ

برای دریافت دیتاشیت آی سی A6151 می توانید به نوار دیتاشیت محصول مراجعه نمایید.

برای خرید آی سی STR-A6151 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
