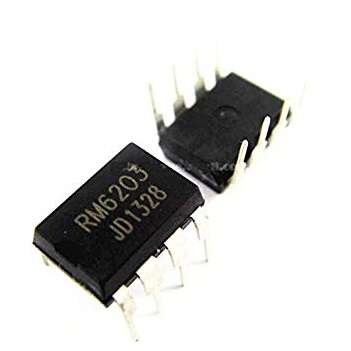

RM6203

RM6203 High Performance Current Mode PWM Switching Power Supply Controller

آی سی RM6203 از آی سی های سوئیچینگ مد جریان، یک کنترل کننده PWM می باشد که به طور خاص برای مبدل های AC/DC مقرون به صرفه با بازدهی بالا طراحی شده است. ولتاژ تغذیه (Vcc) این آی سی 18 ولت می باشد. فرکانس اسیلاتور این آی سی 59KHz - 73KHz با دیوتی سایکل 53% - 61% است. این آی سی در تغذیه برد های صوتی تصویری و آداپتورها کاربرد دارد.

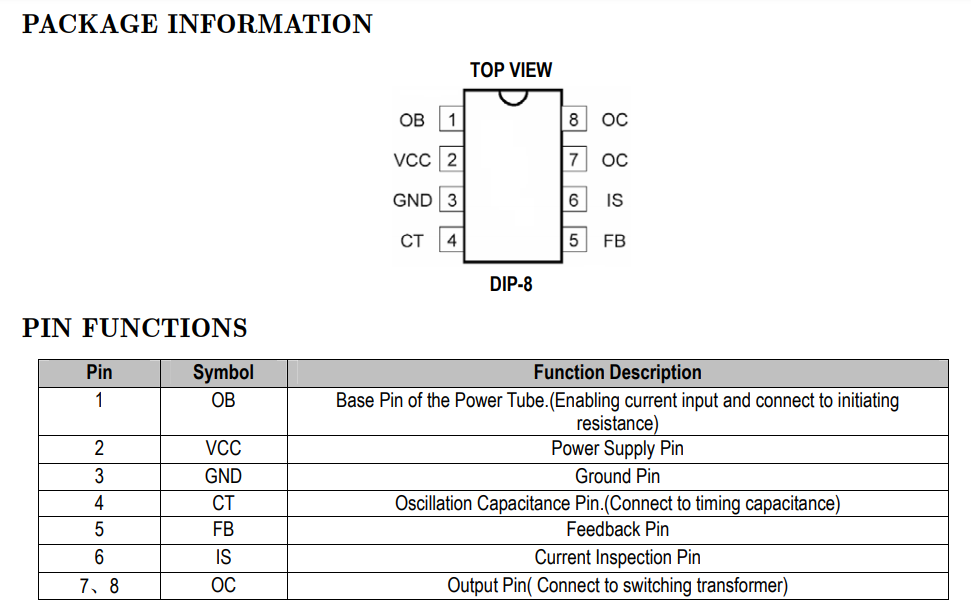

برای مشاهده پایه های آی سی RM6203 به تصویری زیر مراجعه کنید:

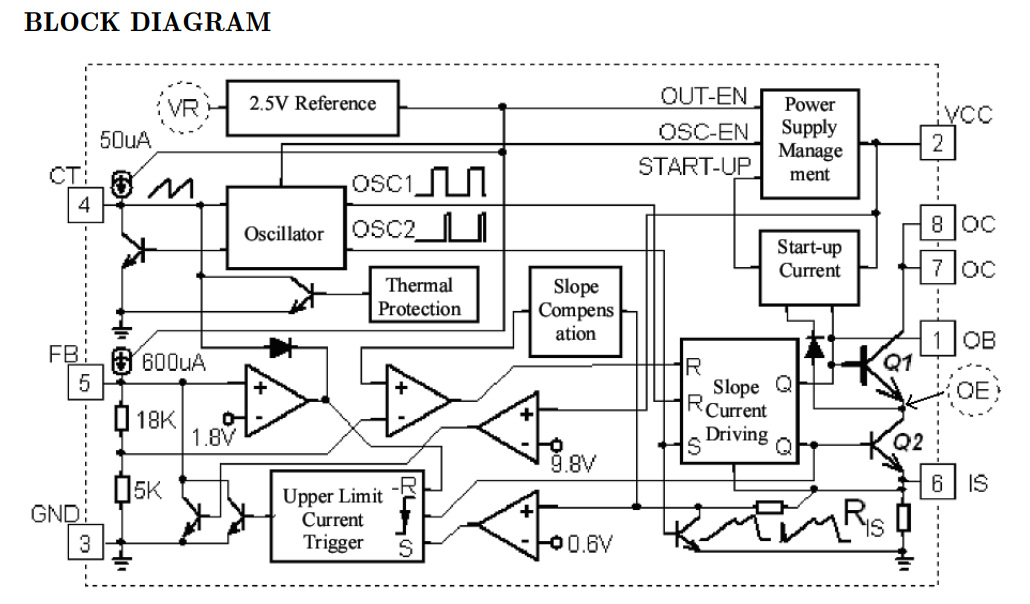

برای مشاهده ساختار داخلی آی سی RM6203 به تصویر زیر مراجعه کنید:

برای مشاهده سایر آی سی های کاربردی در تغذیه های سوئیچینگ به لینک زیر مراجعه نمایید:

انواع آی سی کاربردی در تغذیه های سوئیچینگ

برای دریافت دیتاشیت آی سی RM6203 می توانید به نوار دیتاشیت محصول مراجعه نمایید.

برای خرید آی سی RM6203 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
