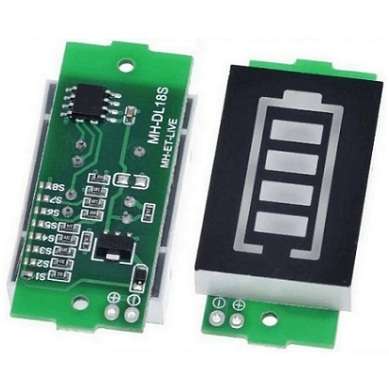

ماژول نمایشگر سطح شارژ باتری لیتیوم 1 - 8 سل

ماژول نمایشگر سطح شارژ باتری لیتیوم 1 تا 8 سل – بررسی لحظه ای ولتاژ باتری های لیتیومی

ماژول نمایشگر سطح شارژ باتری لیتیوم 1 تا 8 سل یک ابزار کاربردی و ساده برای نمایش وضعیت ولتاژ و میزان شارژ باتری های لیتیوم یون یا لیتیوم پلیمر می باشد. این ماژول قادر است تعداد ۱ تا ۸ سل باتری لیتیومی را به صورت همزمان مانیتور کرده و اطلاعات هر سل را به صورت دقیق بر روی نمایشگر LED به نمایش بگذارد. این ویژگی آن را به ابزاری ضروری برای بررسی سلامت و عملکرد باتری ها در پروژه های مختلف تبدیل کرده است.

این ماژول معمولا به صورت روبردی طراحی شده و به راحتی می تواند به باتری متصل شود. با استفاده از آن می توان ولتاژ هر سل را به صورت مجزا مشاهده کرده و از وجود هر گونه عدم تعادل بین سل ها باخبر شد. همچنین در برخی مدل ها، امکان هشدار ولتاژ پایین نیز فراهم است که به کاربر در جلوگیری از تخلیه بیش از حد باتری کمک می کند.

ویژگی های برجسته ماژول نمایشگر سطح شارژ باتری لیتیوم 1 تا 8 سل:

• پشتیبانی از باتری های لیتیومی ۱ تا ۸ سل

• نمایش دقیق ولتاژ هر سل به صورت جداگانه

• دارای نمایشگر LED خوانا با پاسخ سریع

• امکان هشدار در صورت افت ولتاژ

• مناسب برای انواع باتری های لیتیوم یون و لیتیوم پلیمر

• طراحی کوچک، سبک و قابل نصب در فضای محدود

کاربردها:

این ماژول در انواع پروژه های رباتیک، پهپاد، خودروهای کنترلی، پاوربانک ها، پک های باتری صنعتی، سیستم های ذخیره انرژی و کاربردهای آزمایشگاهی جهت مانیتورینگ لحظه ای باتری استفاده می شود. برای کاربرانی که با باتری های چند سل کار می کنند، این ماژول وسیله ای ضروری و مطمئن است.

مزایای استفاده از ماژول نمایشگر سطح شارژ باتری لیتیوم:

• نمایش لحظه ای و دقیق ولتاژ هر سل

• جلوگیری از آسیب به باتری ها در اثر افت ولتاژ

• افزایش ایمنی و دوام باتری ها

• مناسب برای انواع پروژه های باتری محور

• استفاده آسان بدون نیاز به تنظیمات پیچیده

چرا از فروشگاه محمد الکترونیک خرید کنیم؟

ماژول نمایشگر سطح شارژ باتری لیتیوم 1 تا 8 سل در فروشگاه محمد الکترونیک با کیفیت اصلی، قیمت رقابتی و گارانتی سلامت کالا ارائه می شود. اگر به دنبال نظارت حرفه ای و مطمئن بر ولتاژ باتری های لیتیومی خود هستید، همین حالا از فروشگاه محمد الکترونیک خرید کنید و از پشتیبانی تخصصی و ارسال سریع بهره مند شوید.

نمایشگر میزان شارژ قابل تنظیم برای باتری های لیتیوم یون از 1 تا 8 سل , یک ماژول کاربردی برای نمایش سطح باتری های لیتیومی می باشد. برای تعیین تعداد سلول در این ماژول تعداد 8 عدد جامپر در پشت برد ماژول تعبیه شده است. با اتصال جامپر می توان تعداد سلول قابل اتصال به ماژول را مشخص کرد.

باید توجه داشته باشید که برای تعیین میزان سلول باتری فقط باید یکی از جامپر ها را متصل نمایید و با اتصال بیش از یک جامپر به ماژول آسیب خواهید زد.

برای مثال در صورتی که نیاز به اندازه گیری سطح ولتاژ یک باتری دارید فقط جامپر S1 را متصل کنید و یا اگر نیاز به اندازه گیری سطح ولتاژ 5 سل دارید فقط جامپر S5 را متصل نمایید. دقت کنید که به علت نزدیک بودن جامپر ها به هم ممکن است اتصال بیش از یک جامپر صورت گیرد و ماژول آسیب ببیند.

در صورتی که ماژول را در حالت یک سل قرار دهید و به سلول های بالاتر وصل کنید امکان آسیب به ماژول وجود دارد.

برای خرید ماژول نمایشگر سطح شارژ باتری لیتیومی به صورت اینترنتی و مشاهده قیمت می توانید از همین صفحه اقدام نمایید.

Introduction

1-8S Lithium Battery Capacity Indicator Module Blue Green Display Electric Vehicle Battery Power Tester 3.7V Li-ion

Feature

1. Battery-power display.
2. A wide range of applications: lithium batteries.
3. How to use: Connect the positive and negative terminals of the display board to the positive and negative terminals of the battery under test.
4. Digital color: the outline is red, and the display frame is blue or Green (when the battery is full, it will all light up)

Description

1. Working voltage: 3-34V, working current 5MA
2. Working temperature: -20 ~ 50 ° C
3. Voltage error: 2% (do not shoot if higher accuracy is required)
4. Size: 43.5 * 20MM

How to use

Connect the positive and negative terminals of the display board to the positive and negative terminals of the battery under test, and the digital tube will display the real-time battery power.

1. Battery-type power display, select the corresponding pad on the tin, you can detect the battery pack voltage corresponding to 1S-8S, very convenient.

S1-S8 optional pads, only one type can be connected, it is not allowed to have 2 or more short circuits at the same time

2. Connect the positive and negative ports of the display board to the positive and negative ports of the battery under test. (Note that when you connect a series of lithium batteries in series, you need to connect tin to the corresponding pads.) For example, if you are testing a 2S battery (that is, two 3.7V lithium batteries in series), you need to solder on the board corresponding to S2 The tin on the plate is shorted.

3. Pay attention to the corresponding number of battery strings and use it within the corresponding voltage range. Do not exceed a voltage of 4.3 * N. (For example, if you select tin on the pad of S3, the maximum voltage detected by the module should not exceed 4.3 * 3 = 12.9V)

The battery voltage is greater than N * 3.3V, and the power is on for 1 grid.

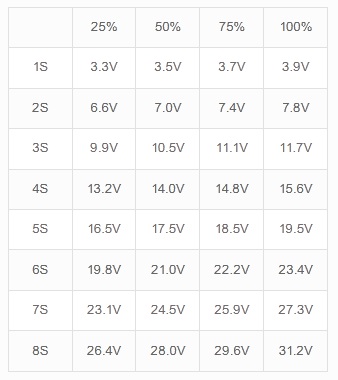

Display power parameters

1. When the battery voltage exceeds N * 3.3V, it will light up one battery (Note: N represents the battery capacity).
2. When the battery voltage exceeds N * 3.5V, it will light up 2 stops.
3. When the battery voltage exceeds N * 3.7V, it will light up 3 cells.
4. When the battery voltage exceeds N * 3.9V, it will light up 4 cells.
5. When the battery voltage is less than N * 3.3V, 4 displays will be turned off; it means that the battery voltage is less than 3.3V and can be charged
