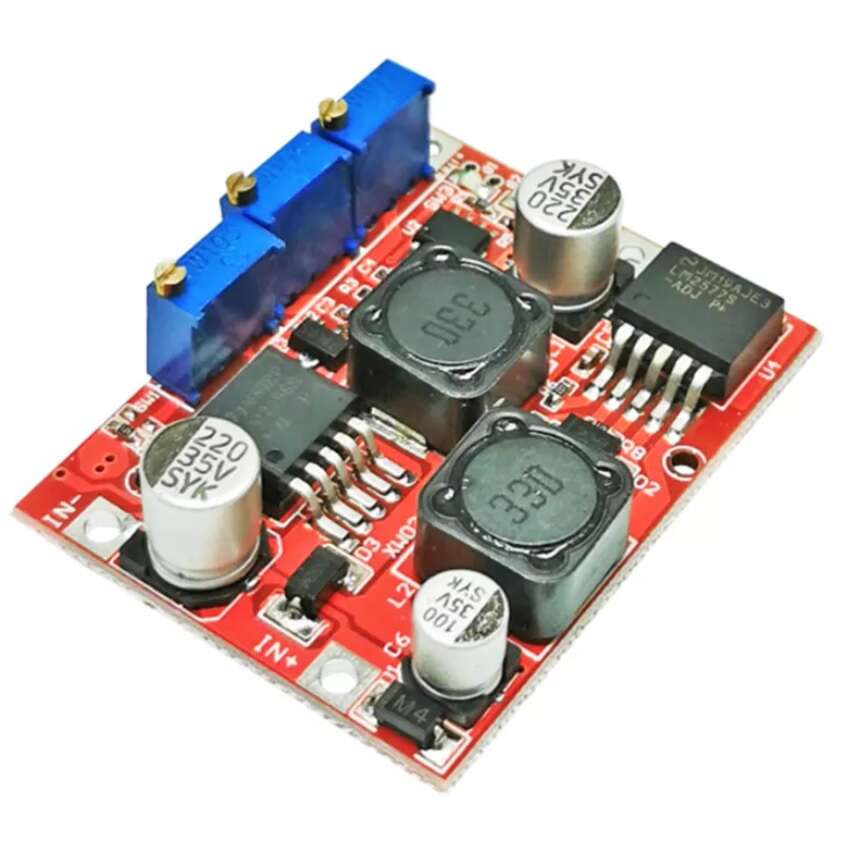

ماژول مبدل DC-DC کاهنده و افزاینده LM2596-LM2577 با امکان کنترل جریان خروجی

ماژول افزاینده و کاهنده ولتاژ که ترکیبی از ماژول افزاینده XL6009/LM2577 و ماژول کاهنده LM2596 می باشد. کاربری این ماژول به این شکل بوده که با اعمال ولتاژ 4 - 35 ولت DC می توان یک ولتاژ DC بین 1.25 - 25 ولت DC دریافت نمود. همچنین در این ماژول جریان خروجی ماژول را می توان توسط یکی از مولتی ترن های روی ماژول کنترل کرد. این ویژگی های ماژول کاهنده افزاینده باعث شده تا از آن در مدارات باتری خورشیدی استفاده شود.

در استفاده از این ماژول به موارد زیر توجه داشته باشید:

-زمانی که مصرف کننده جریان بسیار کمی از خروجی بکشد عملا کنترل جریان امکان پذیر نمی باشد.

-در صورت جریان کشی بیش از 2 آمپر نیاز دارید از هیت سینک مناسب استفاده نمایید.

-جریان دهی ماکزیمم این ماژول 3 آمپر بوده و فقط با وجود هیت سینک امکان پذیر است.

-برای کارایی بهتر ماژول از اتصال مستقیم گراند ورودی و خروجی به یکدیگر خودداری کنید.

-در صورت اتصال اشتباه قطب ها ماژول آسیب می بیند.

برای خرید ماژول مبدل DC-DC کاهنده و افزاینده LM2596-LM2577 با امکان کنترل جریان خروجی به صورت اینترنتی و یا مشاهده قیمت آن می توانید از همین صفحه اقدام نمایید.

DC-DC adjustable step-down power supply module
Input Voltage: 4-35V
Output Voltage: Continuously adjustable(1.25-25V)
Output Current:,Max 3A (power over 15W, please install a heat sink)
Constant Current Range: 0-3A (Adjustable)
Output Power:15W by nature cooling
Full Load Temperature Rise: 45 deg C
Working Temprature:Industrial grade (from -40 Deg C to +85 Deg C )(when ambient temprature is over 40 deg C, please step down power or add one heatsink)
Size (L x W x H): Approx. 1.95 x1.6 x 0.51 inch / 5 x 4 x 1.3cm
