TNY284DG smd
- دستهبندی: تغذیه سوئیچینگ
- کد محصول: TS4792
- امتیاز محصول: 700
- موجود درانبار: ناموجود
- ۵۲۳,۵۵۳ ریال ۴۸۹,۳۰۲ ریال
-
محصول شامل دیتاشیت میباشد.
TNY284DG smd Energy-Efficient, Off-Line Switcher with Line Compensated Overload Power
آی سی TNY284DG از سری آی سی های سوئیچینگ با راندمان بالا و از خانواده TinySwitch-4 می باشد که در تغذیه های DVD/PVR، شارژرها، آداپتورها، دوربین های دیجیتال و ... کاربرد دارد. این آی سی امکان ساخت تغذیه های سوئیچینگ (Off-line (AC to DC با کمترین میزان استفاده از قطعات خارجی فراهم می کند. ولتاژ درین ماسفت قدرت این آی سی تا 725 ولت با پیک جریان 400mA می باشد. فرکانس اسیلاتور این آی سی از 124KHz تا 140KHz با دیوتی سایکل 67% می باشد.

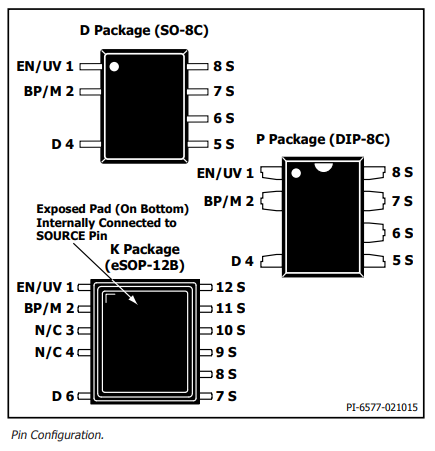

برای مشاهده پایه های آی سی TNY284DG به تصویر زیر مراجعه کنید:
برای مشاهده ساختار داخلی آی سی TNY284DG به تصویر زیر مراجعه کنید:
Product Highlights
Lowest System Cost with Enhanced Flexibility
- 725 V rated MOSFET
- Increases BV de-rating margin
- Line compensated overload power – no additional components
- Dramatically reduces max overload variation over universal input voltage range
- ±5% turn on UV threshold: line voltage sense with single external resistor
- Simple ON/OFF control, no loop compensation needed
- Selectable current limit through BP/M capacitor value
- Higher current limit extends peak power or, in open frame applications, maximum continuous power
- Lower current limit improves efficiency in enclosed adapters/ chargers
- Allows optimum TinySwitch™-4 choice by swapping devices with no other circuit redesign
- Tight I2 f parameter tolerance reduces system cost
- Maximizes MOSFET and magnetics utilization
- ON-time extension – extends low-line regulation range/hold-up time to reduce input bulk capacitance
- Self-biased: no bias winding or bias components
- Frequency jittering reduces EMI filter costs
- Pin-out simplifies heat sinking to the PCB
- SOURCE pins are electrically quiet for low EMI
Enhanced Safety and Reliability Features
- Accurate hysteretic thermal shutdown protection with automatic recovery eliminates need for manual reset
- Auto-restart delivers <3% of maximum power in short-circuit and open loop fault conditions
- Output overvoltage shutdown with optional Zener
- Fast AC reset with optional UV external resistor
- Very low component count enhances reliability and enables single-sided printed circuit board layout
- High bandwidth provides fast turn-on with no overshoot and excellent transient load response
- Extended creepage between DRAIN and all other pins improves field reliability
EcoSmart™– Extremely Energy Efficient
- Easily meets all global energy efficiency regulations
- No-load <30 mW with bias winding, <150 mW at 265 VAC without bias winding
- ON/OFF control provides constant efficiency down to very light loads – ideal for mandatory CEC regulations and EuP standby requirements
Applications
- PC Standby and other auxiliary supplies
- DVD/PVR and other low power set top decoders
- Supplies for appliances, industrial systems, metering, etc
- Chargers/adapters for cell/cordless phones, PDAs, digital cameras, MP3/portable audio, shavers, etc.
