ماژول DC-DC کاهنده 3 آمپر MP2315

ماژول کاهنده ولتاژ DC-DC مدل MP2315 | خروجی قابل تنظیم تا 3 آمپر با راندمان بالا

خلاصه محصول:
ماژول MP2315 یک مبدل کاهنده ولتاژ (Buck Converter) با قابلیت تنظیم ولتاژ خروجی و توان عبور جریان تا 3 آمپر است. این ماژول با عملکرد پایدار، راندمان بالا و طراحی کم حجم، گزینه ای ایده آل برای تغذیه انواع مدار های الکترونیکی، آردوینو، رزبری پای، موتور های DC و سایر تجهیزات حساس می باشد.

مشخصات فنی ماژول MP2315:

• نوع تبدیل: کاهنده (Buck)
• ولتاژ ورودی: 4.5 تا 24 ولت DC
• ولتاژ خروجی: قابل تنظیم از 0.8 تا 20 ولت (توسط پتانسیومتر)
• جریان خروجی: تا 3 آمپر (پیشنهاد شده 2 آمپر به صورت پایدار)
• راندمان تبدیل: تا 95 درصد
• چیپ اصلی: MP2315
• فرکانس کاری: 1.4 مگاهرتز
• محافظت در برابر گرمای بیش از حد، اتصال کوتاه و اضافه جریان
• ابعاد تقریبی: 22 × 17 × 4 میلی متر

ویژگی ها و مزایا:

• تنظیم راحت ولتاژ خروجی با پیچ تنظیم (پتانسیومتر)
• مناسب برای انواع پروژه های الکترونیکی و صنعتی سبک
• ابعاد بسیار کوچک با بازده انرژی بالا
• پایداری ولتاژ خروجی تحت بار
• دارای مدار محافظ در برابر اتصال معکوس و اضافه بار
• مناسب برای استفاده با باتری، آداپتور و منابع تغذیه متغیر

کاربرد ها:

• تغذیه برد های آردوینو، ESP8266، ESP32، رزبری پای و ماژول های مختلف
• تبدیل ولتاژ 12 یا 24 ولت به ولتاژ های پایین تر (مثلا 5 یا 3.3 ولت)
• پروژه های DIY، رباتیک، ماژول های وایرلس و سنسور ها
• استفاده در سیستم های روشنایی، فن و موتور های کوچک
• مناسب برای شارژر های سفارشی یا تغذیه دقیق تجهیزات الکترونیکی

نحوه استفاده:
۱. ولتاژ ورودی را به ترمینال IN+ و IN- متصل نمایید.
۲. با چرخاندن پتانسیومتر، ولتاژ خروجی دلخواه را تنظیم کنید.
۳. ولتاژ خروجی از طریق OUT+ و OUT- قابل دریافت است.
۴. در هنگام تست، استفاده از مولتی متر برای تنظیم دقیق ولتاژ توصیه می شود.

نحوه سفارش:
برای خرید ماژول DC-DC کاهنده MP2315 از فروشگاه محمد الکترونیک، کافی است محصول را به سبد خرید اضافه کرده و سفارش خود را ثبت نمایید. ارسال سریع به سراسر کشور در دسترس می باشد.

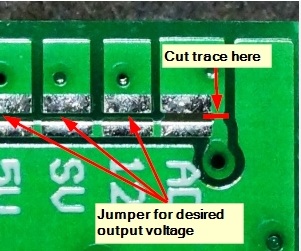

ماژول کاهنده MP2315 یک کاهنده 3 آمپر بسیار کوچک بوده که یک خروجی متغیر دارد , همچنین می توان خروجی آن را با پد های زیرین ماژول انتخاب کرده و یک خروجی ثابت از آن گرفته شود. برای این کار باید پد ADJ را از پشت برد قطع کرده و پد ولتاژ مورد نظر را لحیم کرد.

ولتاژ ورودی : 4.5 تا 18 ولت DC
ولتاژ خروجی:1.8 تا 12 ولت DC
راندمان تبدیل: 97.5٪ (بالاترین) (6.5 ولت به 5 ولت، 0.7 آمپر)
فرکانس سوئیچ زنی : 500 کیلوهرتز
ریپل خروجی: 20 میلی ولت
حفاظت در برابر اعمال ولتاژ از خروجی: ندارد
محدوده افزایش دما در بار کامل : حدود 50 درجه سانتیگراد
