TL084CD smd

TL084C JFET Input Operational Amplifiers

آی سی TL084 یک تقویت کننده عملیاتی که شامل 4 عدد آپ امپ داخلی با کارایی بالا می باشد. ورودی های این آی سی از نوع JFET بوده تا مصرف انرژی را به حداقل برساند. امپدانس ورودی بالا، نرخ تغییرات خروجی (Slew Rate) زیاد، جریان مصرفی کم، پهنای باند گسترده و ... از ویژگی های این آی سی است. ولتاژ تغذیه این آی سی 18± ولت و حداکثر ولتاژ ورودی آن 15± ولت می باشد.

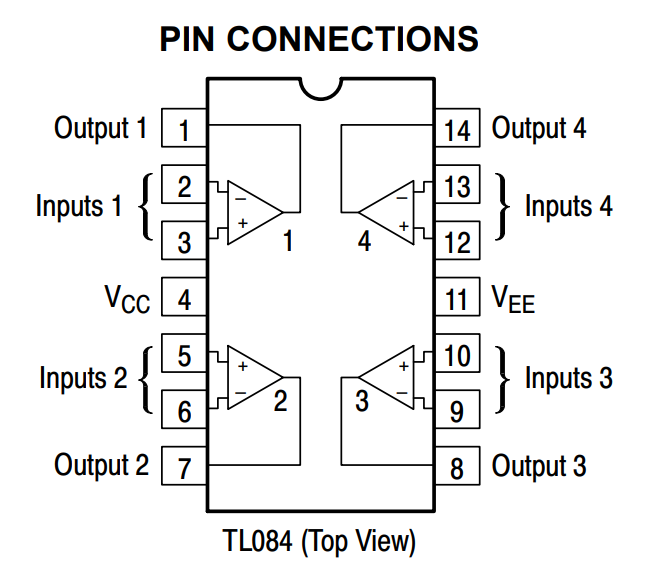

برای مشاهده پایه های آی سی TL084 به تصویر زیر مراجعه کنید:

برای مشاهده ساختار داخلی آی سی TL084 به تصویر زیر مراجعه کنید:

• Input Offset Voltage Options of 6.0 mV and 15 mV Max
• Low Input Bias Current: 30 pA
• Low Input Offset Current: 5.0 pA
• Wide Gain Bandwidth: 4.0 MHz
• High Slew Rate: 13 V/µs
• Low Supply Current: 1.4 mA per Amplifier
• High Input Impedance: 10^12 Ω

برای دریافت دیتاشیت آی سی آپ امپ TL084 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.

برای مشاهده سایر آی سی های آپ امپ به لینک زیر مراجعه نمایید:

انواع تقویت کننده های عملیاتی آپ امپ

برای خرید آی سی TL084 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
