APW7142 smd

APW7142 3A, 12V, Synchronous-Rectified Buck Converter

آی سی APW7142 smd یک آی سی dc-dc کاهنده step down میباشد. بازه ورودی ولتاژ آی سی APW7142 بین 4.3 - 14 ولت بوده و خروجی ولتاژ این آی سی بین 0.8 ولت تا ولتاژ ورودی می باشد. جریان خروجی آی سی APW7142 smd ماکزیمم میزان 3 آمپر میباشد. راندمان بالا (95%)، محافظت در برابر دمای بالا، Under-Voltage Protection و فرکانس ثابت سوئیچ 500KHz در مد PWM از ویژگی های این آی سی می باشد.

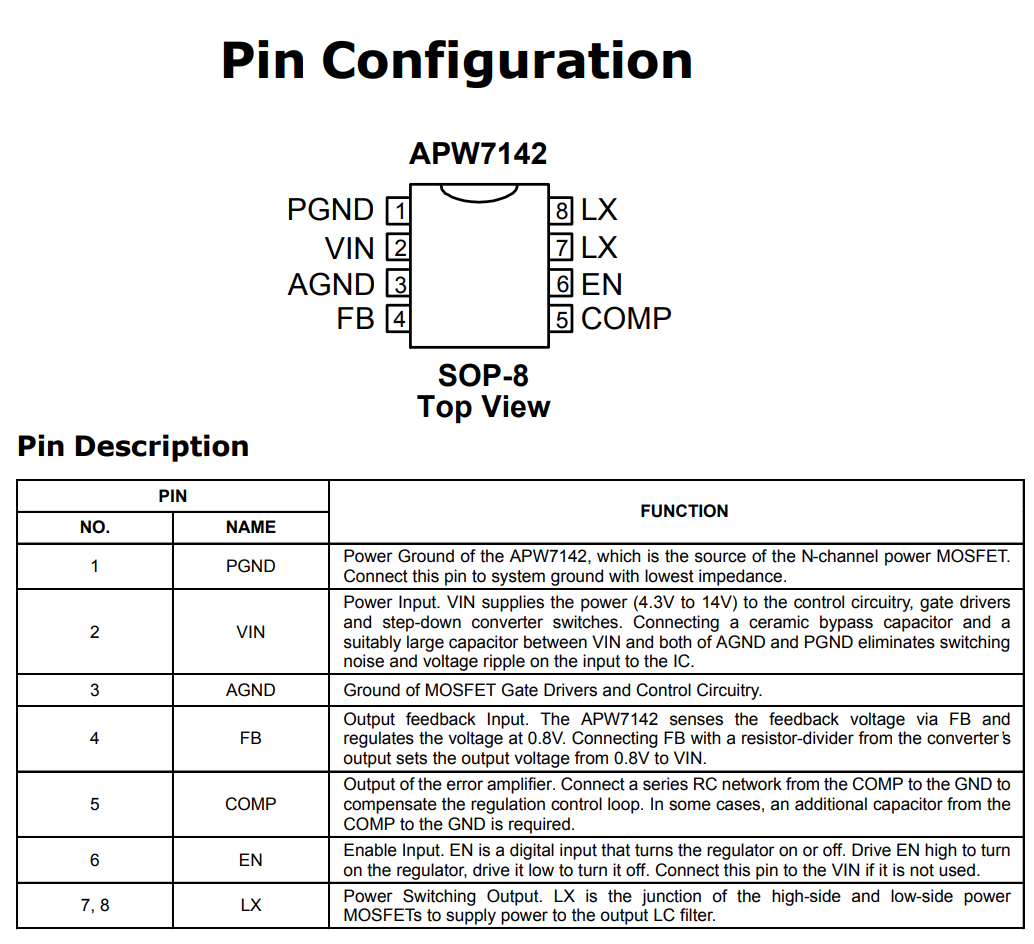

برای مشاهده پایه های آی سی APW7142 به تصویر زیر مراجعه کنید:

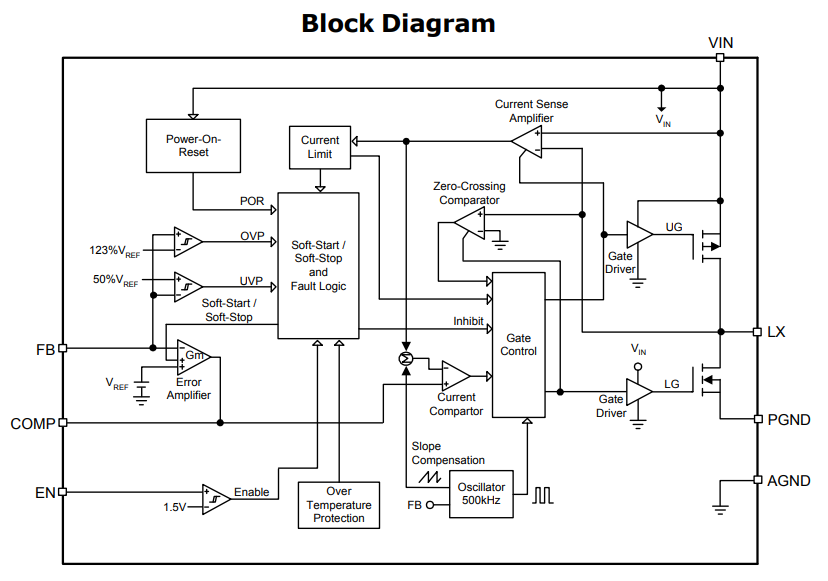

برای مشاهده ساختار داخلی آی سی APW7142 به تصویر زیر مراجعه کنید:

Features

• Wide Input Voltage from 4.3V to 14V
• Output Current up to 3A
• Adjustable Output Voltage from 0.8V to VIN - ±2% System Accuracy
• 70mW Integrated Power MOSFETs
• High Efficiency up to 95% - Automatic Skip/PWM Mode Operation
• Current-Mode Operation - Easy Feedback Compensation - Stable with Low ESR Output Capacitors - Fast Load/Line Transient Response
• Power-On-Reset Monitoring
• Fixed 500kHz Switching Frequency in PWM Mode
• Built-In Digital Soft-Start and Soft-Stop
• Current-Limit Protection with FrequencyFoldback
• 123% Over-Voltage Protection
• Hiccup-Mode 50% Under-Voltage Protection
• Over-Temperature Protection
• <3mA Quiescent Current in Shutdown Mode
• Small SOP-8 Package
• Lead Free and Green Devices Available (RoHS Compliant)

Applications

• OLPC, UMPC
• Notebook Computer
• Handheld Portable Device
• Step-Down Converters Requiring High Efficiency and 3A Output Current

برای مشاهده سایر آی سی های کاربردی در تغذیه های سوئیچینگ به لینک زیر مراجعه نمایید:

انواع آی سی کاربردی در تغذیه های سوئیچینگ

برای دریافت دیتاشیت آی سی APW7142 می توانید به نوار دیتاشیت محصول مراجعه نمایید.

برای خرید آی سی APW7142 smd به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
