MP1410 smd
- دستهبندی: تغذیه سوئیچینگ
- کد محصول: TS19157
- امتیاز محصول: 700
- موجود درانبار: موجود
- ۲۹۹,۰۷۶ ریال ۲۷۹,۵۱۰ ریال
-
محصول شامل دیتاشیت میباشد.
MP1410 2A 380KHZ 20V PWM Buck DC/DC Converter
آی سی MP1410 یک مبدل (رگولاتور) کاهنده ولتاژ استپ داون گام به گام و یکپارچه با یک MOSFET قدرت داخلی است. جریان خروجی آی سی MP1410 دو آمپر به صورت مداوم است. از مزایای آی سی MP1410 نیاز به حداقل تعداد قطعات برای راه اندازی این آی سی می باشد. رنج ولتاژ ورودی آی سی MP1410 بین 4.75 - 25 ولت است. ولتاژ خروجی آی سی MP1410 بین 1.22 - 21 ولت می باشد. فرکانس سوئیچ این آی سی 380KHz است.

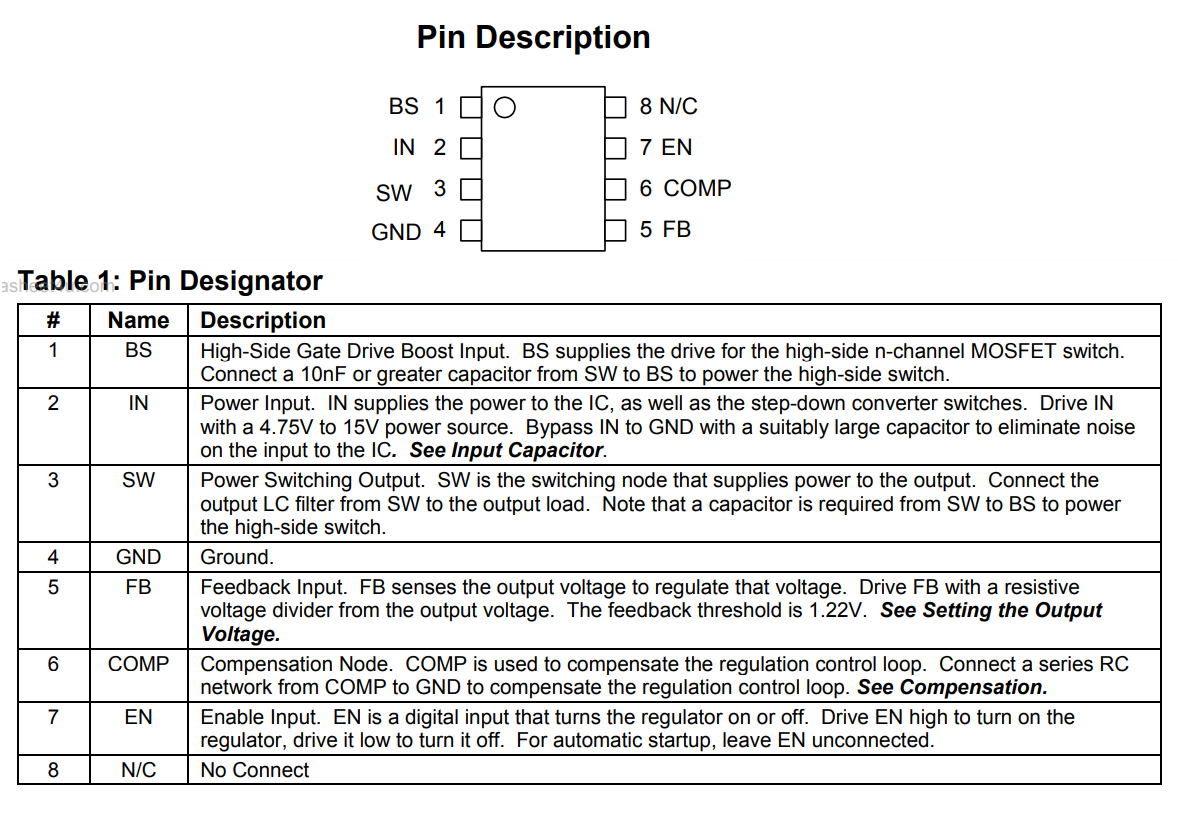

برای مشاهده پایه های آی سی MP1410 به تصویر زیر مراجعه کنید:

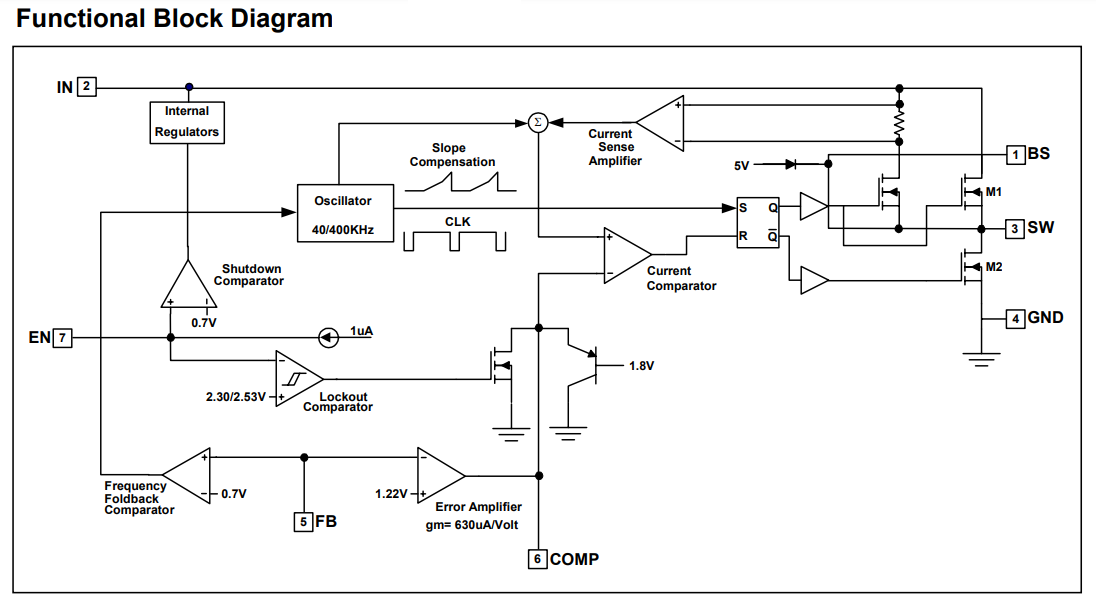

برای مشاهده ساختار داخلی آی سی MP1410 به تصویر زیر مراجعه کنید:
Features
- 2A Output Current
- 0.22Ω Internal Power MOSFET Switch
- Stable with Low ESR Output Ceramic capacitors
- Up to 95% Efficiency
- 20µA Shutdown Mode
- Fixed 380KHz frequency
- Thermal Shutdown
- Cycle-by-cycle over current protection
- Wide 4.75 to 15V operating input range
- Output Adjustable from 1.22 to 13V
- Programmable under voltage lockout
- Available in 8 pin SO
- Evaluation Board Available
Applications
- PC Monitors
- Distributed Power Systems
- Battery Charger
- Pre-Regulator for Linear Regulators
برای دریافت دیتاشیت آی سی MP1410 می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی MP1410 smd به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
جهت دریافت فایل بر روی نام آنها کلیک نمایید
