5M0365 8pin
- دستهبندی: تغذیه سوئیچینگ
- کد محصول: TS5063
- امتیاز محصول: 700
- موجود درانبار: موجود
- ۱,۲۷۷,۸۶۹ ریال ۱,۱۹۴,۲۷۰ ریال
-
محصول شامل دیتاشیت میباشد.
5M0365R Fairchild Power Switch(FPS
آی سی KA5M0365R از سری آی سی های سوئیچینگ (سوئیچ قدرت) شرکت Fairchild می باشد که در انواع تغذیه های VCR, SVR, STB, DVD & DVCD و در پرینترها و اسکنرها و آداپتورهای دوربین های فیلم برداری و... استفاده می شود. از ویژگی های این آی سی می توان به مدارهای محافظتی داخلی مانند حفاظت از جریان بیش از حد، ولتاژ زیاد و دمای بالا و... و همچنین قابلیت ریستارت اتوماتیک و جریان راه انداز اولیه کم (در حدود 100uA) اشاره کرد. حداکثر ولتاژ درین ماسفت آی سی تا 650 ولت و فرکانس اسیلاتور آن 67KHz با دیوتی سایکل 67 درصد است.
برای مشاهده پایه های آی سی 5M0365R به تصویر زیر مراجعه کنید:

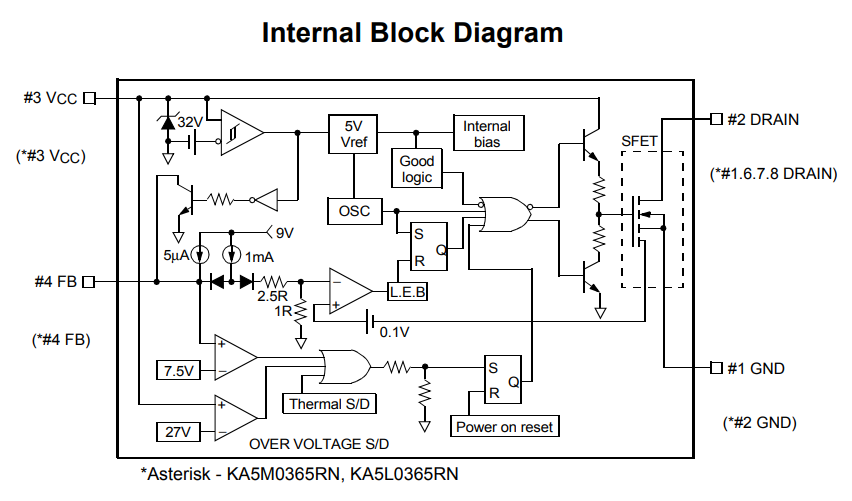

برای مشاهده ساختار داخلی آی سی 5M0365R به تصویر زیر مراجعه کنید:
Features
- Precision Fixed Operating Frequency (100/67/50kHz)
- Low Start-up Current(Typ. 100uA)
- Pulse by Pulse Current Limiting
- Over Current Protection
- Over Voltage Protection (Min. 25V)
- Internal Thermal Shutdown Function
- Under Voltage Lockout
- Internal High Voltage Sense FET
- Auto-Restart Mode
Applications
- SMPS for VCR, SVR, STB, DVD & DVCD
- SMPS for Printer, Facsimile & Scanner
- Adaptor for Camcorder
برای مشاهده سایر آی سی های کاربردی در تغذیه های سوئیچینگ به لینک زیر مراجعه نمایید:
انواع آی سی کاربردی در تغذیه های سوئیچینگ
برای دریافت دیتاشیت آی سی 5M0365R می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی 5M0365R به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
جهت دریافت فایل بر روی نام آنها کلیک نمایید
