TL081CP org
SING GENERAL PURPOSE,JFET-INPUT,OP.AMP,IB=0.4nA
آی سی TL081CN , یک تقويت کننده عملياتی که دارای يک آپ امپ داخلی می باشد. ورودی اين آمپليفاير از نوع JFET و خروجی آن از نوع دو قطبی (bipolar) است. اين آی سی دارای باياس جريان ورودی کم و نرخ تغيرات ولتاژ به زمان (Slew Rate) زياد است. به دليل نويز کم و در بسياری از کاربردها از جمله پرداش سيگنال و تقويت صوت از آن استفاده می شود. ورودی با امپدانس بالا اين IC را برای مدارهايی که بايد بار آنها در حداقل ممکن باشد يک انتخاب ايده آل ساخته است.

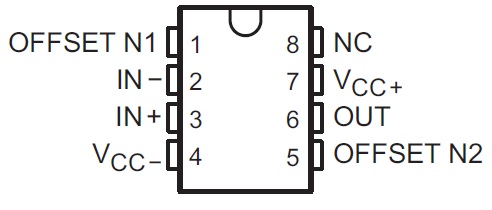

برای مشاهده پایه های آی سی TL081CN به تصویر زیر مراجعه نمایید:
برای مشاهده دیتاشیت آی سی TL081CN به نوار مخصوص دیتاشیت محصول مراجعه نمایید.
برای مشاهده سایر آی سی های آپ امپ به لینک زیر مراجعه نمایید:
انواع تقویت کننده های عملیاتی آپ امپ
- Supply Voltage - Max: 36 V
- Number of Channels: 1 Channel
- GBP - Gain Bandwidth Product: 3 MHz
- SR - Slew Rate: 13 V/us
- CMRR - Common Mode Rejection Ratio: 70 dB
- Ib - Input Bias Current: 400 pA
- Vos - Input Offset Voltage: 15 mV
- Supply Voltage - Min: 7 V
- Operating Supply Current: 2.8 mA
- Maximum Operating Temperature: + 70 C
- Minimum Operating Temperature: 0 C
- Shutdown: No Shutdown
- Series: TL081
- Packaging: Tube
- Amplifier Type: General Purpose Amplifier
- Brand: Texas Instruments
- Dual Supply Voltage: +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V
- en - Input Voltage Noise Density: 18 nV/sqrt Hz
