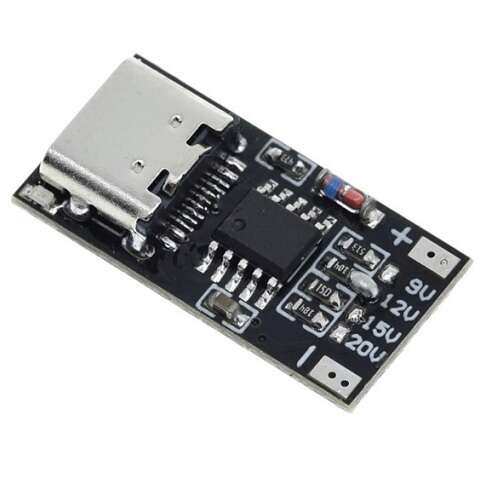

ماژول تستر انواع پروتکل های فست شارژ PD/QC/AFC مدل HW-398 دارای پورت Type-C

ماژول تستر فست شارژ مدل HW-398 | تشخیص پروتکل های PD / QC / AFC با خروجی Type-C

خلاصه محصول:
ماژول تستر HW-398 ابزاری حرفه ای برای بررسی و تشخیص انواع پروتکل های شارژ سریع از جمله PD (Power Delivery)، QC (Quick Charge)، AFC (Adaptive Fast Charging) و سایر استاندارد های رایج در شارژر ها و پاوربانک ها می باشد. این ماژول با خروجی Type-C و عملکرد دقیق، مناسب برای تعمیرکار ها، طراحان مدار و تست انواع منبع تغذیه فست شارژ است.

مشخصات فنی تستر HW-398:

• مدل: HW-398
• نوع ورودی و خروجی: کانکتور USB Type-C
• پروتکل های پشتیبانی شده:
  • PD2.0 / PD3.0
  • QC2.0 / QC3.0
  • AFC (Samsung Adaptive Fast Charging)
  • SCP / FCP (Huawei)
• ولتاژ های قابل تشخیص: 5 ولت، 9 ولت، 12 ولت، 15 ولت، 20 ولت
• نمایش ولتاژ خروجی انتخاب شده با LED
• دارای کلید برای انتخاب حالت و بررسی پشتیبانی پروتکل
• قابلیت تشخیص خودکار نوع پروتکل شارژ در پاوربانک و آداپتور
• ابعاد: حدود 40 × 17 میلی متر
• مصرف برق بسیار پایین و طراحی کم حجم

ویژگی ها و مزایا:

• تشخیص سریع و دقیق پروتکل های فست شارژ
• دارای دکمه فشاری برای انتخاب حالت خروجی
• امکان بررسی عملکرد واقعی شارژر ها
• طراحی سبک و پرتابل، قابل استفاده روی میز کار یا درون کیف ابزار
• مناسب برای تست کابل های شارژ تایپ سی، مبدل ها و شارژر های PD
• مناسب برای استفاده آموزشی، تعمیراتی و صنعتی

کاربرد ها:

• بررسی عملکرد شارژر های PD، QC، AFC و سایر پروتکل های فست شارژ
• تشخیص پروتکل های پشتیبانی شده در پاوربانک، شارژر فندکی، شارژر دیواری
• تست خروجی USB تایپ سی و شبیه سازی درخواست ولتاژ های خاص
• ابزار کاربردی برای تعمیرکار های موبایل، لپ تاپ و تجهیزات شارژ سریع
• مناسب برای آموزش و تست آزمایشگاهی

نحوه استفاده:
۱. ماژول را به پورت خروجی شارژر یا پاوربانک متصل کنید.
۲. با فشردن کلید، حالت های مختلف ولتاژ و پروتکل را بررسی کنید.
۳. نشانگر LED وضعیت خروجی را نمایش می دهد.
۴. خروجی Type-C قابل اتصال به ماژول های مصرف کننده یا ابزار اندازه گیری است.

نحوه سفارش:
برای خرید ماژول تستر فست شارژ مدل HW-398 از فروشگاه محمد الکترونیک، کافی است این محصول را به سبد خرید خود اضافه کرده و سفارش خود را نهایی کنید. ارسال سریع به سراسر کشور انجام می شود.

ماژول HW-398 یک ماژول رابط بوده که با اتصال آن به شارژر هایی که از تکنولوژی فست شارژ استفاده می کنند , می تواند شارژر را وادار به ولتاژ خروجی انتخابی کاربر نماید. نحوه انتخاب ولتاژ خروجی توسط کاربر با لحیم کردن پد مربوطه روی ماژول مشخص می شود. ولتاژ خروجی می تواند 9-12-15-20 ولت انتخاب شود.

از کاربرد های ماژول HW-398 می توان به تست کردن سلامت شارژر فست یا تست سلامت کابل اشاره کرد , همچنین از این ماژول برای تامین برق مورد نیاز برخی روتر ها استفاده کرد.

توجه داشته باشید در صورتی که از کابل شارژر فاقد دیتا استفاده کنید و یا شارژر مشکلی داشته باشد , خروجی ولتاژ 5 ولت خواهد بود.
