P1014AP06 org
- دستهبندی: تغذیه سوئیچینگ
- کد محصول: TS19908
- امتیاز محصول: 700
- موجود درانبار: موجود
- ۹۷۱,۵۶۰ ریال ۹۰۸,۰۰۰ ریال
-
محصول شامل دیتاشیت میباشد.
NCP1014AP06 Self-Supplied Monolithic Switcher for Low Standby- Power Offline SMPS
آی سی P1014AP06 از سری آی سی های کنترل کننده سوئیچینگ مد جریان با فرکانس ثابت می باشد که در منابع تغذیه سوئیچینگ (USB, TVs) و آداپتور AC/DC شارژرها و ... کاربرد دارد. این آی سی شامل یک مدار کنترل کننده و یک ماسفت 700 ولتی است. از ویژگی های این آی سی توابع و مدارهای محافظتی از جمله Overvoltage Protection و Internal Temperature Shutdown و سافت استارت داخلی (1.0ms) و... می باشد. فرکانس سوئیچ این آی سی 65KHz - 100KHz با دیوتی سایکل 62%- 72% است. حداکثر ولتاژ قابل تحمل پایه های این آی سی (به جز پین Drain) تا 10 ولت می باشد. این آی سی با 7 پایه در پکیج PDIP−7 ساخته شده است.

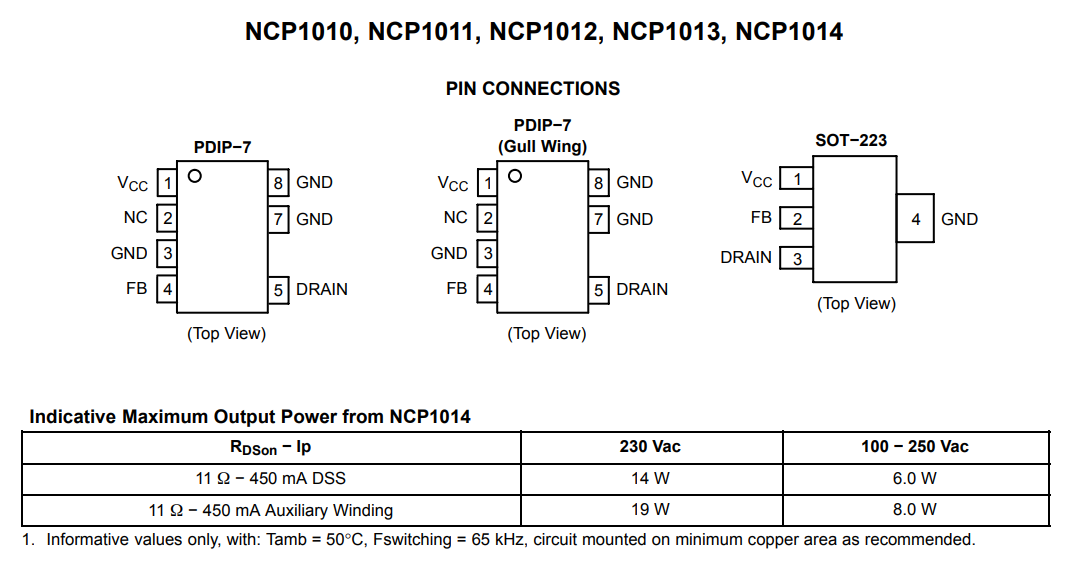

برای مشاهده پایه های آی سی P1014AP06 به تصویر زیر مراجعه کنید:
برای مشاهده ساختار داخلی آی سی P1014AP06 به تصویر زیر مراجعه کنید:
Features
- Built−in 700 V MOSFET with Typical RDSon of 11 and 22
- Large Creepage Distance Between High−Voltage Pins
- Current−Mode Fixed Frequency Operation: 65 kHz – 100 kHz − 130 kHz
- Skip−Cycle Operation at Low Peak Currents Only: No Acoustic Noise!
- Dynamic Self−Supply, No Need for an Auxiliary Winding
- Internal 1.0 ms Soft−Start
- Latched Overvoltage Protection with Auxiliary Winding Operation
- Frequency Jittering for Better EMI Signature
- Auto−Recovery Internal Output Short−Circuit Protection
- Below 100 mW Standby Power if Auxiliary Winding is Used
- Internal Temperature Shutdown
- Direct Optocoupler Connection
- SPICE Models Available for TRANsient Analysis
- Pb−Free Packages are Available Typical
Applications
- Low Power AC/DC Adapters for Chargers
- Auxiliary Power Supplies (USB, Appliances,TVs, etc.)
برای مشاهده سایر آی سی های کاربردی در تغذیه های سوئیچینگ به لینک زیر مراجعه نمایید:
انواع آی سی کاربردی در تغذیه های سوئیچینگ
برای دریافت دیتاشیت آی سی P1014AP06 می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی P1014AP06 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
