FAN6754 Highly Integrated Green- Mode PWM Controller

آی سی FAN6754RM یک کنترل کننده PWM می باشد که در آداپتورها و تغذیه های سوئیچینگ کاربرد دارد. از ویژگی های این آی سی می توان به جریان مصرفی کم (1.7mA)، فرکانس ثابت PWM ثابت 65KHz، محافظت در برابر ولتاژ بیش از حد VDD Over-Voltage Protection (OVP) و... نام برد. ولتاژ تغذیه این آی سی (Vdd) حداکثر 30 ولت و ولتاژ فیدبک آن 7 ولت می باشد.

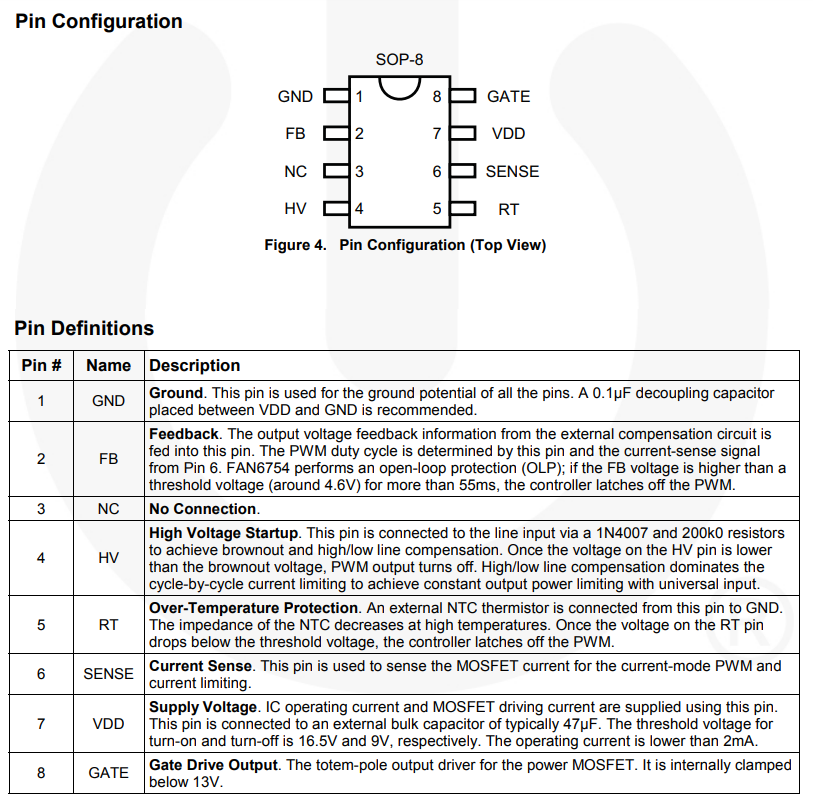

برای مشاهده پایه های آی سی FAN6754 به تصویر زیر مراجعه کنید:

برای مشاهده ساختار داخلی آی سی FAN6754 به تصویر زیر مراجعه کنید:

Features

High-Voltage Startup
AC Input Brownout Protection with Hysteresis
Monitor HV to Adjust VLimit
Low Operating Current: 1.7mA
Linearly Decreasing PWM Frequency to 22KHz
Frequency Hopping to Reduce EMI Emission
Fixed PWM Frequency: 65KHz
Peak-Current-Mode Control
Cycle-by-Cycle Current Limiting
Leading-Edge Blanking (LEB)
Internal Open-Loop Protection
GATE Output Maximum Voltage Clamp: 13V
VDD Under-Voltage Lockout (UVLO)
VDD Over-Voltage Protection (OVP)
Programmable Over-Temperature Protection (OTP)
Internal Latch Circuit (OVP, OTP)
Open-Loop Protection (OLP); Restart for MR, Latch for ML
Built-in 8ms Soft-Start Function
Internal OTP Sensor with Hysteresis

برای مشاهده سایر آی سی های کاربردی در تغذیه های سوئیچینگ به لینک زیر مراجعه نمایید:

انواع آی سی کاربردی در تغذیه های سوئیچینگ

برای دریافت دیتاشیت آی سی FAN6754 می توانید به نوار دیتاشیت محصول مراجعه نمایید.
