ULN2074B

ULN2074B
جهت مشاهده گالری بر روی تصاویر کلیک نمایید.
  • ۵۱۴,۶۴۹ ریال ۴۸۰,۹۸۰ ریال
  • دیتاشیت را دریافت نمایید محصول شامل دیتاشیت می‌باشد.

+
-

ULN2074B 50 V - 1.5 A quad Darlington switches

آی سی ULN2074 از آی سی های پرکاربرد شامل چهار عدد ترانزیستور دارلینگتون npn با تحمل ولتاژ و خروجی جریان بالا می باشد. ترانزیستور های این آی سی به صورت ایزوله و مجزا از هم طراحی شده و برای پیکربندی مدارهای گوناگون از جمله امیتر فالور (emitter follower) مناسب است. همچنین پایه های بیس ترانزیستورهای این آی سی به مقاومت 350 اهم متصل شده اند و امکان درایو توسط آی سی های TTL با منطق صفر و 5 ولت را فراهم می کند. این آی سی در راه اندازی رله ها، LED، بافرها، نمایشگرها و ... کاربرد دارد. ولتاژ کلکتور- امیتر این آی سی حداکثر تا 50 ولت و حداکثر ولتاژ ورودی آن 30 ولت می باشد. جریان خروجی آی سی ULN2074B حداکثر مقدار 1.75A است.

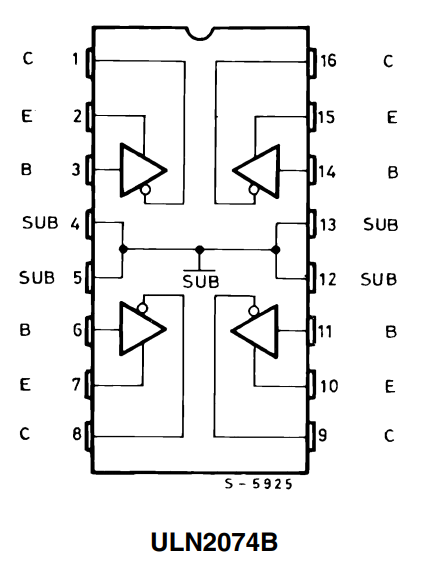

برای مشاهده پایه های آی سی ULN2074B به تصویر زیر مراجعه کنید:

پایه های آی سی ULN2074B

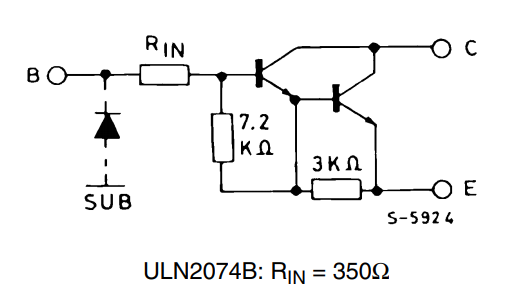

برای مشاهده ساختار داخلی آی سی ULN2074B به تصویر زیر مراجعه کنید:

ساختار داخلی آی سی ULN2074B


Features

  • Output current to 1.5 A for each Darlington
  • Minimum breakdown 50 V
  • Sustaining voltage at least 35 V
  • Integral suppression diodes (ULN2064B, ULN2066B and ULN2068B
  • Isolated Darlington pinout (ULN2074B)
  • Versions compatible with all popular logic families


برای دریافت دیتاشیت آی سی ULN2074B می توانید به نوار دیتاشیت محصول مراجعه نمایید.

برای خرید آی سی ULN2074B به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
