TOP243YN Extended Power, Design Flexible, EcoSmart, Integrated Off-line Switcher
آی سی TOP243YN از سری آی سی های سوئیچینگ و از خانواده TOPSwitch-GX Family می باشد که برای مدارهای منابع تغذیه سوئیچینگ AC/DC با بهره وری و راندمان بالا و اتلاف انرژی پایین (نسبت به سایر آی سی های سوئیچینگ) طراحی شده است. ولتاژ درین ماسفت آی سی تا 700 ولت با پیک جریان 1.44A می باشد.
برای مشاهده پایه های آی سی TOP243YN به تصویر زیر مراجعه کنید:

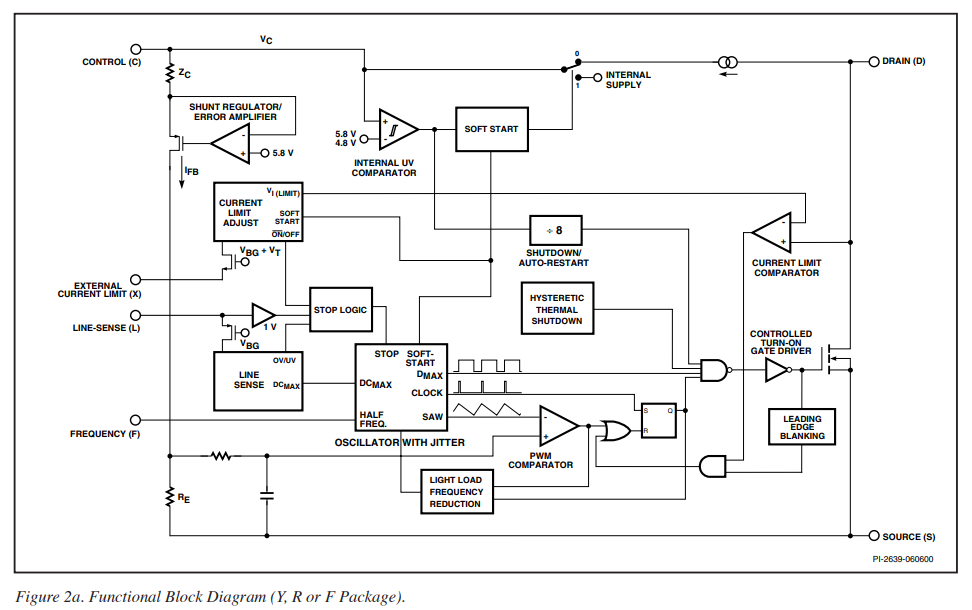

برای مشاهده ساختار داخلی آی سی TOP243YN به تصویر زیر مراجعه کنید:
Product Highlights
- Lower System Cost, High Design Flexibility
- Extended power range for higher power applications
- No heatsink required up to 34 W using P/G packages
- Features eliminate or reduce cost of external components
- Fully integrated soft-start for minimum stress/overshoot
- Externally programmable accurate current limit
- Wider duty cycle for more power, smaller input capacitor
- Separate line sense and current limit pins on Y/R/F packages
- Line under-voltage (UV) detection: no turn off glitches
- Line overvoltage (OV) shutdown extends line surge limit
- Line feed-forward with maximum duty cycle (DCMAX) reduction rejects line ripple and limits DCMAX at high line
- Frequency jittering reduces EMI and EMI filtering costs
- Regulates to zero load without dummy loading
- 132 kHz frequency reduces transformer/power supply size
- Half frequency option in Y/R/F packages for video applications
- Hysteretic thermal shutdown for automatic fault recovery
- Large thermal hysteresis prevents PC board overheating
EcoSmart – Energy Efficient
- Extremely low consumption in remote off mode (80 mW at 110 VAC, 160 mW at 230 VAC)
- Frequency lowered with load for high standby efficiency
- Allows shutdown/wake-up via LAN/input port
برای مشاهده سایر آی سی های کاربردی در تغذیه های سوئیچینگ به لینک زیر مراجعه نمایید:
انواع آی سی کاربردی در تغذیه های سوئیچینگ
برای دریافت دیتاشیت آی سی TOP243YN می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی TOP243YN به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
