FAN6755W smd
- دستهبندی: تغذیه سوئیچینگ
- کد محصول: TS14462
- امتیاز محصول: 700
- موجود درانبار: موجود
- ۲,۲۴۳,۰۶۸ ریال ۲,۰۹۶,۳۲۵ ریال
-
محصول شامل دیتاشیت میباشد.
FAN6755W Green-Mode PWM Controller for Flyback Converter
آی سی FAN6755W از محصولات شرکت FAIRCHILD یک کنترل کننده PWM (مدولاسیون پهنای باند) برای بهبود عملکرد مبدل های فلای بک طراحی شده است. از این آی سی در تغذیه های مانیتورهای LCD و تغذیه های سوئیچینگ استفاده می شود. ولتاژ تغذیه این آی سی تا 30 ولت و فرکانس PWM آن 65kHz می باشد.

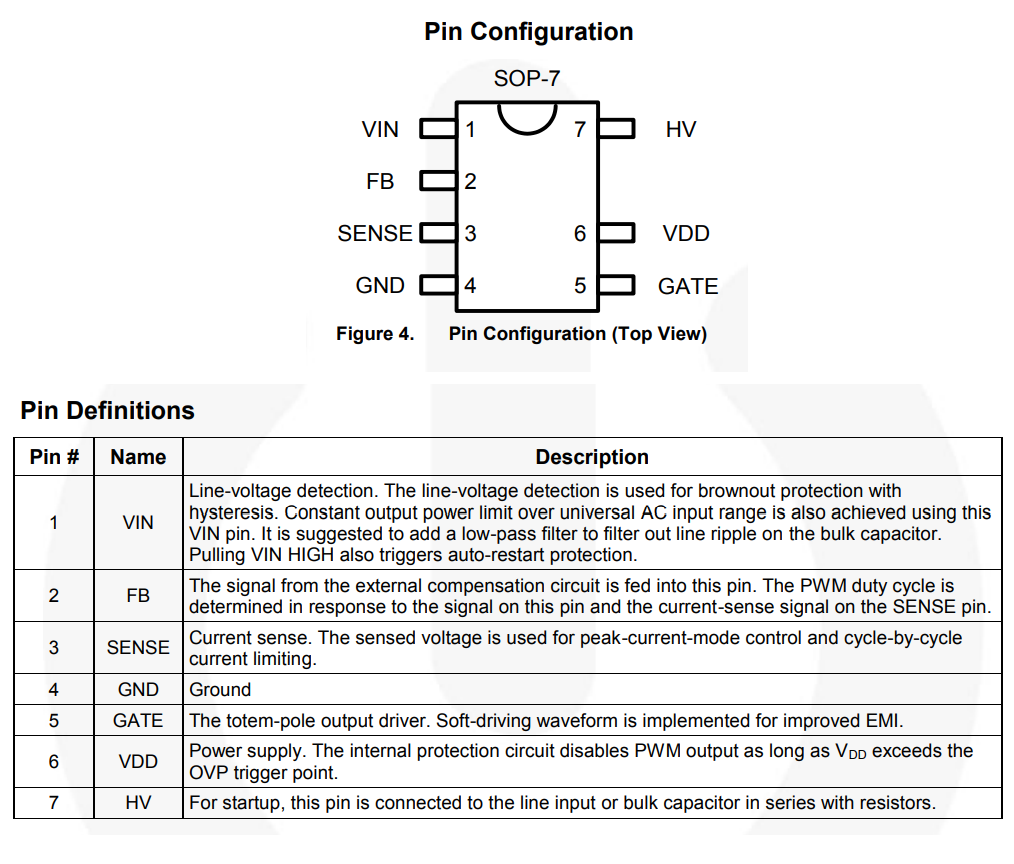

برای مشاهده پایه های آی سی FAN6755W به تصویر زیر مراجعه کنید:
Features
- mWSaver™ Technology Provides Industry’s Bestin-Class Standby Power - <100 mW at 25-mW Load for LCDM Adaptor - Internal High-Voltage JFET Startup - Low Operating Current: Under 2 mA - Adaptively Decrease PWM Frequency to 23 kHz at Light-Load Condition for Better Efficiency - Feedback Impedance Switching During Minimum Load or No Load
- Proprietary Asynchronous Frequency Hopping Technique that Reduces EMI
- Fixed PWM Frequency: 65 kHz (FAN6755W), 130 kHz (FAN6755UW)
- Internal Leading-Edge Blanking Built-in Synchronized Slope Compensation
- Auto-Restart Protection: Feedback Open-Loop Protection (OLP), VDD Over-Voltage Protection (OVP), Over-Temperature Protection (OTP), and Line Over-Voltage Protection
- Soft Gate Drive with Clamped Output Voltage: 18 V
- VDD Under-Voltage Lockout (UVLO)
- Programmable Constant Power Limit (Full AC Input Range)
- Internal OTP Sensor with Hysteresis
- Build-in 5-ms Soft-Start Function
- Input Voltage Sensing (VIN Pin) for Brown-In/Out Protection with Hysteresis and Line Over-Voltage Protection
Applications
General-purpose switched-mode power supplies and flyback power converters, including:
- LCD Monitor Power Supply
- Open-Frame SMPS
برای مشاهده سایر آی سی های کاربردی در تغذیه های سوئیچینگ به لینک زیر مراجعه نمایید:
انواع آی سی کاربردی در تغذیه های سوئیچینگ
برای دریافت دیتاشیت آی سی FAN6755W می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی FAN6755W smd به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
