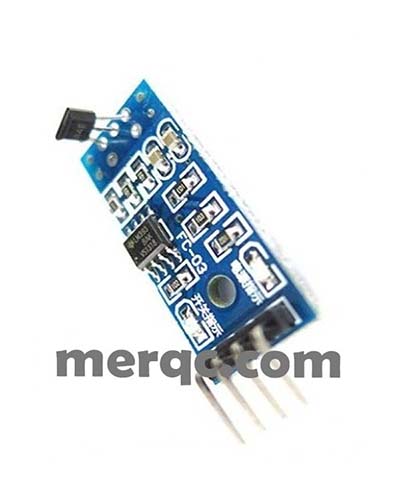

ماژول اثر هال UGN3144
- دستهبندی: ماژول کاربردی
- کد محصول: TS18296
- امتیاز محصول: 700
- موجود درانبار: موجود
- ۲۰۱,۱۶۰ ریال ۱۸۸,۰۰۰ ریال
ماژول سنسور اثر هال با شماره ی UGN3144 یک برد آماده بسیار کاربردی در دنیای اکترونیک می باشد اما یک سوال همیشه ذهن علاقه مندان را به خود جلب می کند، چرا اثر هال؟
اثر هال نام یک مسئله ی علمی در دنیای مغناطیس است و به افتخار کاشف آن یعنی آقای ادوین هال به این نام از آن یاد می شود.
اثر هال چیست؟ اگر جریانی در یک رسانا عمود بر یک منبع مغناطیسی با شدت یکنواخت عبور کند در آن رسانا اختلاف پتانسیلی ایجاد می شود که با محاسبات ریاضی می توان اختلاف آن را بدست آورد.
در ماژول اثر هال UGN314 این اختلاف پتانسیل محاسبه شده و با مدارات تقویت کننده تلفیق می شود بعد به راحتی به صورت ولتاژ در اختیار ما قرار می گیرد.
با خروجی های آماده در ماژول اثر هال UGN314 می توان به سادگی پروژه های مرتبط با جریان و مغناطیس را به پایان رساند.
کاربردهای ماژول اثر هال UGN314:
به طور کلی هرجا شما نیاز به اندازه گیری جریان داشته باشید مثلا: حفاظت از موتور ها، حفاظت از منابع تغذیه و ...
هر جا نیاز به شمارش پالس ها داشته باشید مثلا: شمارنده های غیر تماسی، پتانسیومتر های مغناطیسی و ...
در اندازه گیری های کوچک اما دقیق حتی برای سنجش سرعت در خودرو ها،
فلزاتی که آهن دارند پیدا کنید،
سوئیچ های غیر تماسی بسازید ،
و کاربردهای دیگر که بستگی به استعداد و خلاقیت شما دارد.

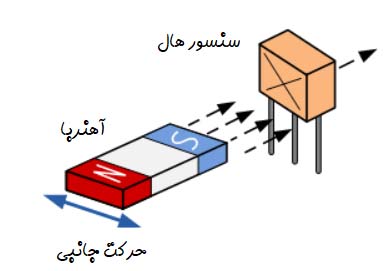

منبع عکس بالا مجله آموزشی فرادرس می باشد.
برای خرید ماژول سنسور اثر هال UGN3144 به صورت اینترنتی می توانید از همین صفحه اقدام کنید.
3144 Hall Sensor Module 3144E Hall Switch Speed
Description:
The module specification
1 size: 2.7 cm * 1.4 mm 2 main chip: LM393, 3144 hall sensors
3 working voltage: dc 5 v
Module interface specification (4 wire)
1 an external 5 v voltage VCC 2 GND external GND3 DO small plate digital output interface (0 and 1)
The module features:
1 has a power light and signal output instructions.
2 single-channel signal output.
3 no trigger module, the output low level;Module has triggered, the output high level.
4 adjustable sensitivity (fine adjustment).
5 the magnetic field cutting is the signal output.
6 switch output circuit board, can be directly by single chip microcomputer or our relay module, buzzer module, etc.7 can be used
for motor speed/position detection, etc..5*10mm
